نصب ردیاب OBD؛ راهنمای اتصال، سازگاری و تست ایمن

پاسخ کوتاه: نصب ردیاب OBD در حالت ساده یعنی دستگاه سازگار را روی خودروی خاموش و پارک‌شده، بدون زور و در جهت درست به درگاه دیاگ وصل کنید؛ سپس برق، ارتباط، موقعیت، تشخیص روشن‌بودن خودرو و نبود خطای تازه را بیازمایید. اما «Plug‑and‑Play» فقط زمانی واقعاً ساده است که مدل خودرو پشتیبانی شود و بدنه یا کابل دستگاه با پدال، زانو و حرکت راننده تداخل نداشته باشد.

شکل ۱۶ پین درگاه به‌تنهایی سازگاری کامل را ثابت نمی‌کند. ردیاب ممکن است فقط از درگاه برق بگیرد، داده محدودی بخواند یا برای خودرو و پروتکل‌های مشخص طراحی شده باشد. بنابراین نصب با خرید شروع نمی‌شود؛ با تطبیق مدل دستگاه، خودرو و محل فیزیکی درگاه شروع می‌شود.

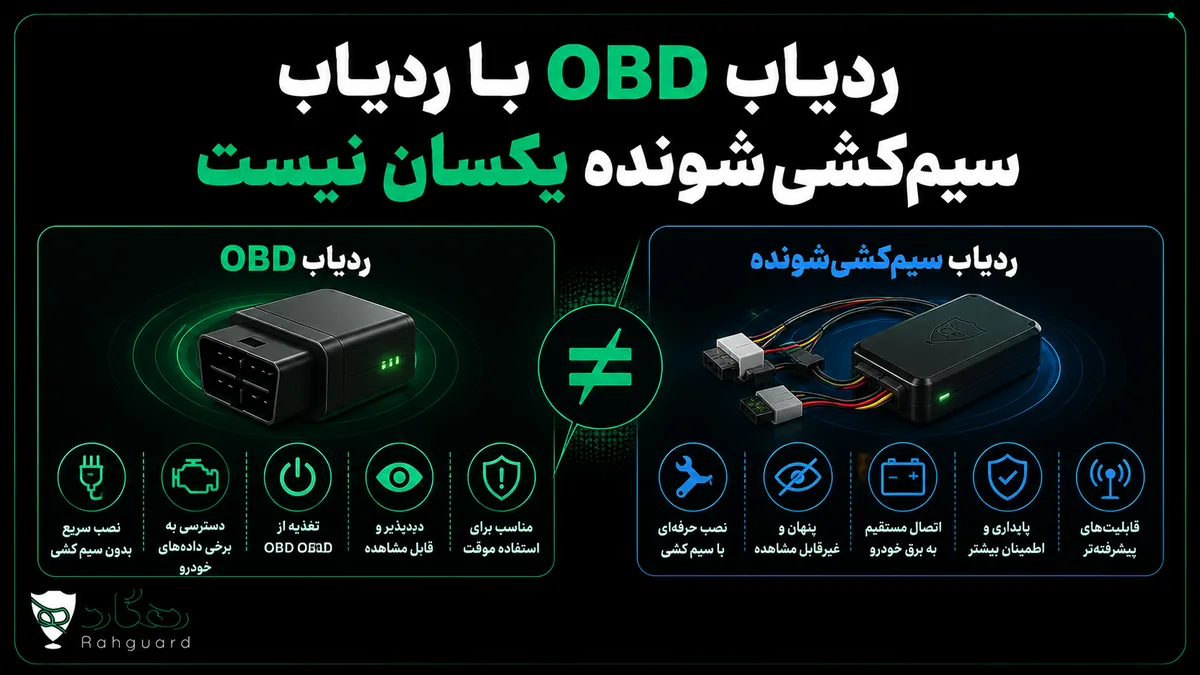

ردیاب OBD با ردیاب سیم‌کشی‌شونده یکسان نیست

ردیاب سیم‌کشی‌شونده معمولاً به تغذیه، اتصال زمین و ورودی‌های تعریف‌شده در نقشه همان مدل نیاز دارد. ردیاب OBD از کانکتور تشخیصی خودرو استفاده می‌کند و در نصب پایه نباید کاربر را به پیدا کردن سیم برق دائم یا ACC با مولتی‌متر وادار کند. اگر محصول به هارنس، رله یا سیم اضافه نیاز دارد، دیگر با یک اتصال ساده روبه‌رو نیستیم.

برای مراحل نصب سیمی، صفحه آموزش نصب ردیاب خودرو مرجع جداست. این راهنما هیچ رنگ سیم یا پایه‌ای را برای یک محصول مشخص توصیه نمی‌کند.

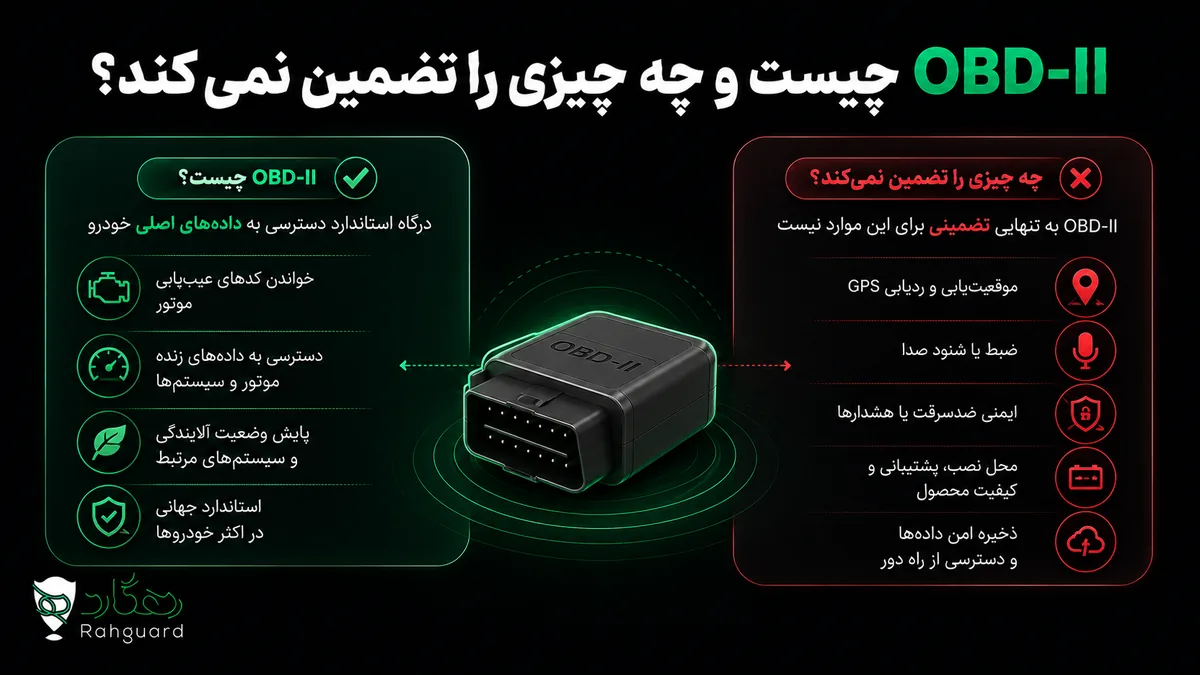

OBD‑II چیست و چه چیزی را تضمین نمی‌کند؟

برای نمونه، مستندات کیت OBD-II شانزده‌پین Geotab آداپتورهای متناسب با خودرو و محدودیت استفاده با دستگاه‌های مجاز همان سازنده را جدا توضیح می‌دهد. تعداد پین یا شباهت ظاهری کانکتور، به‌تنهایی ثابت نمی‌کند هر ردیاب همهٔ داده‌های هر خودرو را می‌خواند.

سال ساخت، بازار عرضه، نوع خودرو، پروتکل، پیاده‌سازی سازنده و Firmware دستگاه می‌توانند روی سازگاری اثر بگذارند. خودرو سنگین نیز ممکن است سامانه اتصال دیگری داشته باشد. فهرست سازگاری خود ردیاب و دفترچه خودرو از یک ادعای عمومی معتبرترند.

پیش از خرید، پنج پاسخ مکتوب بگیرید

1. مدل دقیق ردیاب و نسخه سخت‌افزار چیست؟
2. برند، مدل، سال و تیپ یا موتور خودرو در فهرست پشتیبانی هست؟
3. دستگاه فقط برق می‌گیرد یا داده‌هایی مانند Ignition و خطا را نیز می‌خواند؟
4. اگر دستگاه بیرون بزند، هارنس یا روش نصب تأییدشده‌ای وجود دارد؟
5. Sleep، مصرف برق در توقف، شبکه، سرور و دسترسی حساب چگونه مدیریت می‌شوند؟

پاسخ «روی همه خودروها کار می‌کند» بدون فهرست یا راهنمای مدل کافی نیست. همچنین وجود GPS و سیم‌کارت در یک محصول، آن را خودبه‌خود OBD نمی‌کند. باید مشخصاً نوع کانکتور و سازگاری اعلام شده باشد.

پیش از اتصال، خط مبنای خودرو را ثبت کنید

خودرو را در محل امن پارک کنید، ترمز پارک را بکشید و موتور را خاموش کنید. چراغ‌های هشدار موجود، وضعیت استارت و تجهیزات نزدیک راننده را پیش از نصب یادداشت کنید. شماره سریال دستگاه و خودرویی که قرار است در حساب انتخاب شود نیز ثبت شود؛ رمز و کد یک‌بارمصرف در برگه عمومی جایی ندارد.

• هیچ چراغ اخطار تازه‌ای پیش از نصب روشن نشده باشد.
• درگاه یا سیم‌های اطراف آن شکسته، لق یا تغییرشکل‌داده نباشند.
• سیم‌کارت و حساب طبق راهنمای همان محصول آماده باشند.
• خودرو هنگام نصب روشن یا در حال حرکت نباشد.
• زمان و محل نصب برای آزمون بعدی ثبت شوند.

درگاه را با دفترچه خودرو پیدا کنید، نه با حدس و فشار

درگاه تشخیصی معمولاً در محدوده راننده و زیر داشبورد قرار دارد، اما جای دقیق آن بین خودروها فرق می‌کند و ممکن است پشت پوشش باشد. دفترچه خودرو یا راهنمای سازنده را بررسی کنید. کانکتوری را صرفاً به‌دلیل شبیه‌بودن انتخاب نکنید.

پورت و دوشاخه را از نظر جهت، شکستگی، آلودگی و پایه خم‌شده ببینید. اتصال باید با هم‌راستایی درست و فشار متعارف جا برود. اگر نیاز به زور، ابزار، کج‌کردن پایه یا نگه‌داشتن اجباری دارد، توقف کنید. هدف «وصل‌شدن به هر قیمت» نیست.

هیچ دستگاهی نباید وارد محدوده حرکت راننده شود

بدنهٔ ردیاب یا هارنس نباید با پدال گاز، ترمز، کلاچ، ستون فرمان، زانو، ورود و خروج راننده یا بازشدن تجهیزات ایمنی تداخل داشته باشد. راهنمای عمومی نصب Geotab بر اتصال و ثابت‌کردن دستگاه و تأیید ارتباط آنلاین تأکید می‌کند و برای نصب‌های خاصِ نیازمند هارنس، نصب حرفه‌ای را لازم می‌داند. جزئیات مدل دیگر را به دستگاه خود منتقل نکنید.

این هشدار مدل‌محور است، اما اصل آن عمومی و ایمنی‌محور است: وسیله داخل کابین باید ثابت و دور از کنترل‌های خودرو باشد. اگر نصب مستقیم جای امنی ندارد، فقط از هارنس یا پایه‌ای استفاده شود که سازنده همان دستگاه و خودرو تأیید کرده است. بست‌زدن تصادفی به سیم ناشناس یا قطعات متحرک راه‌حل نیست.

مراحل اتصال پایه، کوتاه اما کنترل‌شده است

1. خودرو را کاملاً متوقف و خاموش کنید.
2. سریال دستگاه را با حساب یا سفارش تطبیق دهید.
3. جهت کانکتور را با درگاه هم‌راستا کنید.
4. بدون زور، دستگاه را تا اتصال کامل وارد کنید.
5. بر اساس راهنمای مدل، زمان راه‌اندازی و چراغ‌ها را مشاهده کنید.
6. خودرو را روشن و وضعیت ارتباط را در حساب بررسی کنید.
7. پس از آزمون، پایداری فیزیکی و فاصله از کنترل‌ها را دوباره ببینید.

الگوی چراغ یا صدای یک برند را به برند دیگر تعمیم ندهید. «شش بوق» یا رنگ LED که در راهنمای یک محصول آمده، معیار عمومی همه ردیاب‌های OBD نیست.

آزمون نرم‌افزار باید از هویت دستگاه شروع شود

در اپ یا پنل، خودروی درست و سریال درست را انتخاب کنید. سپس زمان آخرین ارتباط، زمان آخرین موقعیت و وضعیت Ignition را جدا بخوانید. یک نقطه روی نقشه ممکن است قدیمی باشد؛ تازه‌بودن زمان مهم است.

در فضای باز، یک مسیر کوتاه و مجاز طی کنید و بازگشت داده را بررسی کنید. اگر ردیاب ادعا می‌کند پارامتر OBD مشخصی را می‌خواند، همان قابلیت را طبق راهنمای محصول بسنجید. نبود یک پارامتر ممکن است از ناسازگاری، تنظیمات، شبکه یا سطح قابلیت دستگاه باشد؛ چند متغیر را هم‌زمان تغییر ندهید.

پس از نصب، خودرو نیز باید دوباره پذیرفته شود

موتور را روشن کنید و به چراغ‌های داشبورد، استارت، دور آرام و عملکرد معمول خودرو توجه کنید. پس از حرکت کوتاه نیز عملکرد پدال‌ها و ثابت‌ماندن فیزیکی دستگاه را بررسی کنید. چک‌لیست کامل برق، GPS، شبکه و تاریخچه در تست ردیاب بعد از نصب قرار دارد.

چراغ اخطار یا افت عملکرد خط قرمز است

اگر پس از اتصال چراغ هشدار تازه روشن شد، خودرو خاموش شد، عملکرد آن به‌طور محسوس افت کرد، بوی غیرعادی یا گرما دیده شد، ادامه رانندگی آزمایشی مناسب نیست. خودرو را ایمن متوقف و خاموش کنید و طبق دستور سازنده دستگاه را جدا یا از نصاب/پشتیبانی کمک بگیرید.

پاک‌کردن خطا یا Reset کردن ECU برای پنهان‌کردن نشانه، علت را رفع نمی‌کند و ممکن است شواهد تشخیصی را از بین ببرد. وضعیت پیش و پس از نصب را ثبت کنید تا تعمیرکار بتواند تغییر را بررسی کند.

برق در توقف و Sleep را بعد از چند ساعت هم ببینید

بعضی دستگاه‌های متصل به OBD پس از خاموش‌شدن خودرو همچنان برق دارند و باید با منطق Sleep خودشان مصرف را کاهش دهند. نمی‌توان فرض کرد همه خودروها برق درگاه را در زمان یکسان قطع می‌کنند یا همه ردیاب‌ها مصرف توقف مشابهی دارند.

برای خودروی کم‌استفاده، وضعیت آنلاین‌شدن پس از توقف و نشانه‌های ضعف باتری را پایش کنید. اگر شک به تخلیه باتری وجود دارد، روش اندازه‌گیری مرحله‌ای در تشخیص مصرف باتری ردیاب آمده است؛ جداکردن و وصل‌کردن مکرر بدون ثبت وضعیت، عیب‌یابی را دشوار می‌کند.

درگاه OBD برای سرویس خودرو هم لازم است

تعمیرکار یا مرکز معاینه ممکن است برای ابزار دیاگ به همان درگاه نیاز داشته باشد. پیش از مراجعه، روش جداسازی و اتصال دوباره را از راهنمای محصول بخوانید و زمان قطع را ثبت کنید. اگر هارنس عبوری نصب شده، تعمیرکار باید بداند چه قطعه‌ای به شبکه خودرو متصل است.

هیچ آداپتور یا Splitter ناشناخته‌ای را برای استفاده هم‌زمان چند دستگاه اضافه نکنید. سازگاری الکتریکی، مکانیکی و داده‌ای باید برای همان ترکیب تأیید شود.

امنیت حساب و خود دانگل بخشی از نصب است

NHTSA در راهنمای امنیت سایبری خودرو، OBD‑II را یکی از رابط‌های دسترسی می‌داند و برای دستگاه‌های جانبی متصل به سامانه خودرو بر حفاظت قوی، احراز هویت و دسترسی محدود تأکید می‌کند. این هشدار به معنی ناامن‌بودن هر ردیاب OBD نیست؛ یعنی انتخاب محصول متصل فقط یک تصمیم مکانیکی نیست.

• رمز پیش‌فرض حساب تغییر کند و بازیابی در اختیار مالک باشد.
• Firmware و اپ فقط از مسیر رسمی به‌روزرسانی شوند.
• کاربران و نصاب‌های قدیمی پس از تحویل بازبینی شوند.
• داده مکانی یا کدهای دسترسی در کانال عمومی ارسال نشوند.
• فروش یا انتقال خودرو با حذف دستگاه و پاک‌سازی دسترسی همراه باشد.

نصب مستقیم، هارنس یا ردیاب سیمی؟

نصب مستقیم برای درگاهی مناسب است که دستگاه در آن کامل، ثابت و دور از ضربه قرار می‌گیرد. هارنس می‌تواند درگاه سرویس را قابل دسترس نگه دارد یا بدنه را جابه‌جا کند، اما فقط وقتی سازنده ترکیب را تأیید کرده و کابل ایمن مهار می‌شود. اگر محل به بازکردن پنل، تغییر سیم یا عبور از تجهیزات ایمنی نیاز دارد، کار به نصاب آشنا واگذار شود.

اگر پنهان‌بودن، مقاومت در برابر جداسازی یا ورودی‌های اختصاصی اولویت اصلی است، ردیاب سیمی ممکن است مناسب‌تر باشد؛ در مقابل OBD معمولاً جداسازی و انتقال ساده‌تری دارد. صفحه انتخاب محل نصب ردیاب این بده‌بستان را جدا بررسی می‌کند.

چه زمانی نصب شخصی را متوقف کنیم؟

• مدل خودرو در فهرست سازگاری نیست یا پاسخ فروشنده مبهم است.
• درگاه شکسته، لق، تغییرشکل‌داده یا دارای سیم آسیب‌دیده است.
• دستگاه بیرون می‌زند یا به کنترل‌های راننده نزدیک است.
• برای نصب باید پنل ایمنی، سیم یا هارنس ناشناخته تغییر کند.
• بعد از اتصال چراغ خطا، خاموشی یا افت عملکرد دیده می‌شود.
• کاربر درباره جهت اتصال یا ثابت‌کردن دستگاه مطمئن نیست.

راهنمای نصب شخصی یا نصاب حرفه‌ای برای تصمیم بعدی مفید است. موضوع گارانتی خودرو نیز حکم یکسان ندارد و باید با شرایط مکتوب سازنده و نوع تغییر بررسی شود؛ صفحه ردیاب و گارانتی خودرو مرز حقوقی و فنی را توضیح می‌دهد.

جمع‌بندی؛ ساده‌بودن اتصال، جای سازگاری و آزمون را نمی‌گیرد

ردیاب OBD می‌تواند بدون سیم‌کشی پیچیده نصب شود، اما سه شرط دارد: خودروی پشتیبانی‌شده، اتصال فیزیکی ایمن و آزمون واقعی پس از راه‌اندازی. کانکتور باید بدون زور جا برود، دستگاه نباید وارد فضای حرکت راننده شود و هیچ چراغ یا رفتار تازه‌ای در خودرو ایجاد نشود.

مدل و سال خودرو، قابلیت‌های دقیق ردیاب، مصرف در توقف، امنیت حساب و نیاز تعمیرکار به درگاه را پیش از خرید روشن کنید. اگر نصب از اتصال مستقیم فراتر رفت یا نشانه ایمنی ظاهر شد، توقف و ارجاع به متخصص تصمیم درست‌تری است.
