پاسخ کوتاه: نصب ردیاب از خواندن دفترچه همان مدل و آمادهسازی سیمکارت شروع میشود، با انتخاب روش نصب و اتصال حفاظت‌شده ادامه پیدا می‌کند و فقط پس از آزمون خودرو، شبکه، موقعیت، هشدارها و حساب کاربری تمام میشود. وصل‌شدن برق یا روشن‌شدن چراغ دستگاه به‌تنهایی تحویل موفق نیست.
این راهنما نقشه فرایند است، نه نقشه سیم‌کشی یک خودرو. رنگ سیم، پایه سوکت، محل پنهان، شبکه CAN و مدار قطع‌کن بین دستگاه‌ها و خودروها متفاوت‌اند و نباید از یک نمونه عمومی کپی شوند.

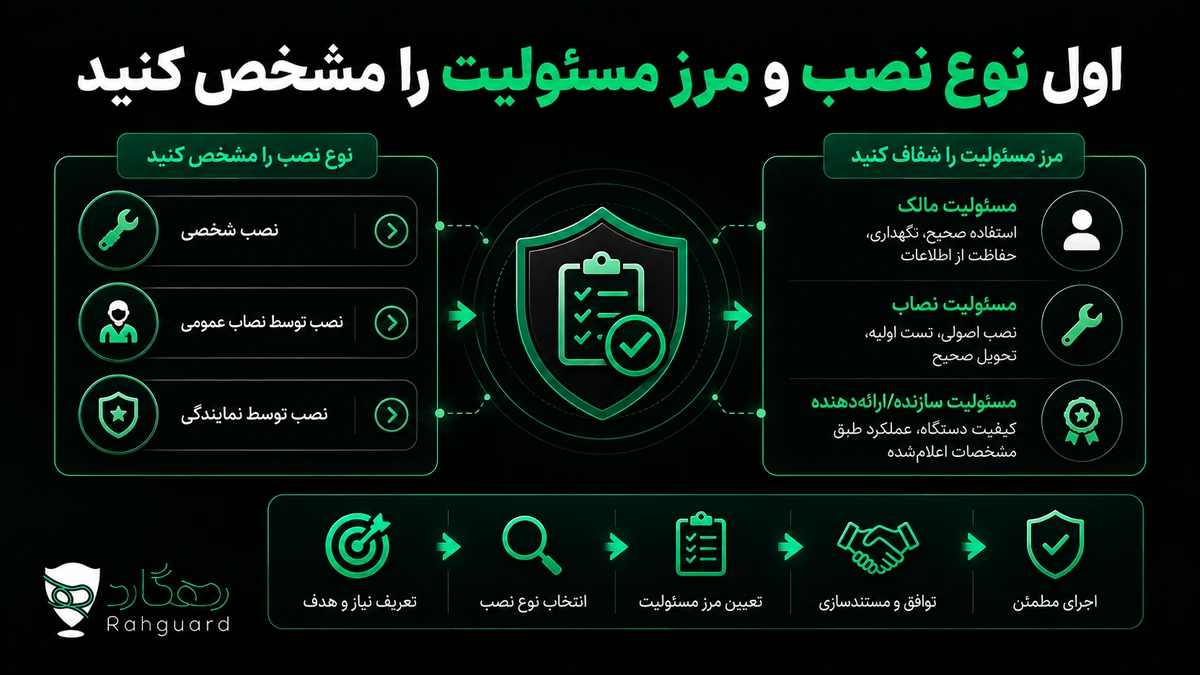

اول نوع نصب و مرز مسئولیت را مشخص کنید
| نوع | کار اصلی | مرز ریسک |
|---|---|---|
| سیمی ثابت | اتصال به تغذیه و ورودی‌های لازم | نیازمند تشخیص مدار و حفاظت صحیح |
| OBD سازگار | اتصال به درگاه مشخص خودرو | سازگاری، مزاحمت فیزیکی و دسترسی آسان |
| باتری‌خور یا پرتابل | ثبت دستگاه و جای‌گذاری بدون سیم | شارژ، جابه‌جایی و شرایط محیطی |
اگر کار به بازکردن پنل حساس، تشخیص مدار، رله، CAN یا تجهیزات ایمنی می‌رسد، راهنمای نصب حرفه‌ای یا شخصی کمک می‌کند تصمیم توقف یا واگذاری روشن باشد.

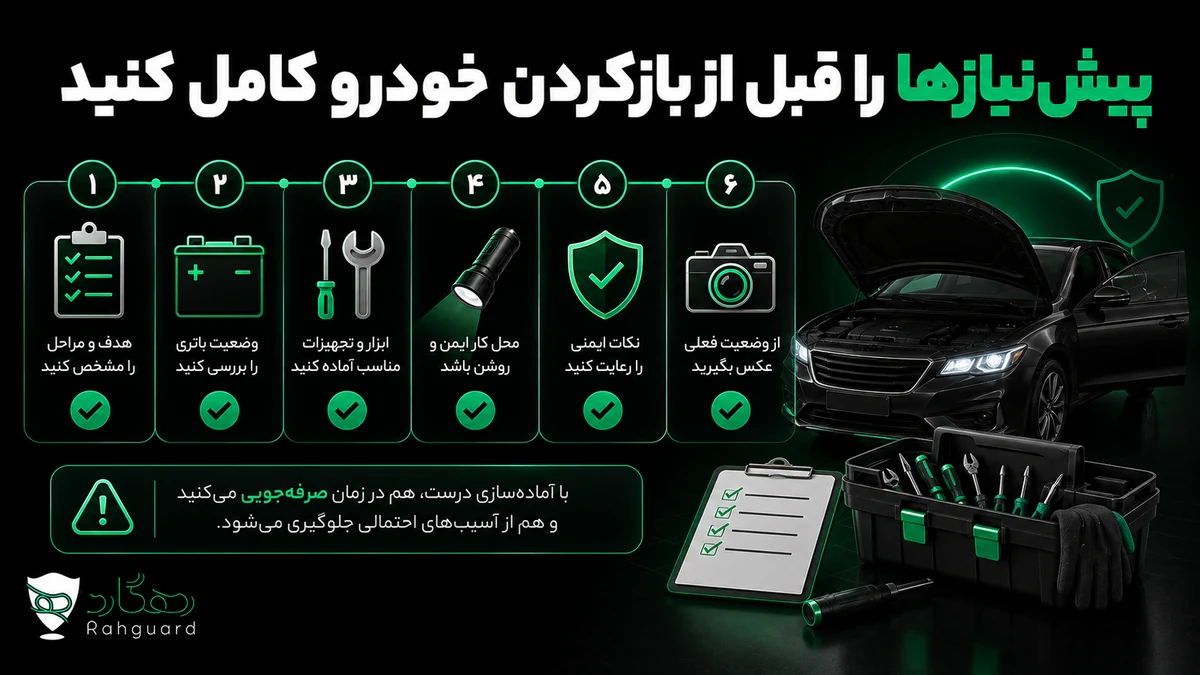

پیش‌نیازها را قبل از بازکردن خودرو کامل کنید
- مدل و نسخه دقیق ردیاب و دفترچه همان نسخه؛
- مدل، تیپ و سال خودرو و محدودیت گارانتی یا قرارداد؛
- ولتاژ مجاز دستگاه و وضعیت برق خودرو؛
- سیمکارت فعال، مالکیت روشن و تنظیمات لازم اپراتور؛
- حساب کاربری، سرور یا اپ رسمی و مسیر پشتیبانی؛
- فهرست قابلیت‌های سفارش‌داده‌شده؛
- روش نصب، حفاظت، بازگشت و آزمون تحویل.
اگر Pinout یا دفترچه دقیق وجود ندارد، حدس از روی رنگ سیم یا شکل سوکت قابل قبول نیست.
پیش از تعیین زمان مراجعه، دامنهٔ کار و اقلام لازم را با مرکز نصب روشن کنید؛ چک‌لیست هماهنگی قبل از رزرو نصب ردیاب برای همین مرحله است.
گام اول: دستگاه و سیمکارت را بیرون از خودرو آماده کنید
اندازه سیمکارت، فعال‌بودن بسته و شارژ، غیرفعال‌بودن PIN در صورت الزام دستگاه و ترتیب قرار دادن سیمکارت باید از دفترچه بررسی شوند. قرار دادن یا خارج‌کردن سیمکارت روی دستگاه برق‌دار می‌تواند خلاف دستور سازنده باشد.
شناسه دستگاه، شماره سریال و مالک سیمکارت ثبت شوند، اما رمز، کد یک‌بارمصرف و داده خصوصی در برگه عمومی نصب نوشته نشوند. دستگاه باید در حساب مالک یا مدیر مجاز ثبت شود، نه حساب شخصی نصاب.
گام دوم: وضعیت پایه خودرو را ثبت کنید
پیش از نصب، روشن و خاموش‌شدن خودرو، خطاهای پشت‌آمپر، سلامت باتری و تجهیزات Aftermarket موجود ثبت شوند. این خط مبنا کمک می‌کند خطای قدیمی با نتیجه نصب اشتباه نشود.
در خودروی جدید، قطع باتری یا دسترسی به مدار می‌تواند ماژول‌ها را بیدار، تنظیمات را تغییر یا خطا ایجاد کند. روش ایمن‌سازی باید از مستند همان خودرو بیاید.
گام سوم: تغذیه و ورودی‌ها را با مدرک انتخاب کنید
ردیاب سیمی به منبع سازگار، اتصال مطمئن و حفاظت مناسب نیاز دارد. «برق دارد» کافی نیست؛ باید رفتار منبع در خاموشی، استارت و پس از خواب خودرو معلوم باشد. اتصال منفی نیز باید از نقطه‌ای معتبر و پایدار انتخاب شود.
ورودی ACC یا Ignition، اگر دستگاه به آن نیاز دارد، برای تشخیص وضعیت خودرو و گاهی مدیریت Sleep مهم است. کاربرد این ورودی و رنگ سیم در همه مدل‌ها یکسان نیست. صفحه راهنمای سیم‌کشی ردیاب مفاهیم را توضیح میدهد، اما مرجع نهایی دفترچه دستگاه و نقشه خودرو است.
CAN-H و CAN-L سیم تغذیه یا ACC نیستند. اتصال به شبکه خودرو فقط با رابط، مستند و سازگاری تأییدشده انجام میشود.
گام چهارم: قابلیت‌های اختیاری را جدا تصمیم بگیرید
دکمه SOS، میکروفون، حسگر، رله یا رابط CAN برای موقعیت‌یابی پایه ضروری نیستند. هرکدام دامنه نصب، حریم خصوصی و آزمون جدا دارند. نبود نیاز روشن، دلیل کافی برای اضافه‌کردن اتصال نیست.
قطع‌کن به مدار کنترلی خودرو وارد میشود و نباید با دستور عمومی، ترمینال حدسی یا در شرایط حرکت آزمایش شود. اگر مدار مجاز، منطق اجرا، روش بازگشت و مسئولیت نصاب مکتوب نیست، این بخش را نصب نکنید.
گام پنجم: محل را با چهار معیار انتخاب کنید
محل نهایی باید دریافت GNSS و شبکه را حفظ کند، از دید مستقیم دور باشد، از گرما و رطوبت و قطعات متحرک محافظت شود و برای سرویس مجاز قابل دسترسی بماند. کابل نباید در مسیر پدال، فرمان، ایربگ یا لبه تیز باشد.
یک جای ثابت عمومی برای همه خودروها هم از نظر فنی ضعیف است و هم امنیت نصب‌ها را کم می‌کند. معیارهای کامل در صفحه انتخاب محل نصب آمده‌اند؛ محل دقیق باید محرمانه ثبت شود.
گام ششم: اتصالات و ثابت‌سازی را پیش از برق‌دادن بازبینی کنید
- ولتاژ و قطبیت با مشخصات دستگاه تطبیق دارند.
- حفاظت مدار و اتصال‌ها طبق روش تأییدشده‌اند.
- هیچ رسانای بدون عایق، کابل کشیده یا مسیر ساینده باقی نمانده است.
- سوکت‌ها قفل و یونیت بدون فشار یا حرکت ثابت شده است.
- قطعات ایمنی، شبکه خودرو و مدار ناشناخته دست‌کاری نشده‌اند.
- روش بازگردانی نصب ثبت شده است.
گام هفتم: راه‌اندازی را مرحله‌ای انجام دهید
پس از برق‌دادن، ابتدا وضعیت دستگاه و ثبت روی شبکه بررسی شود. سپس دریافت موقعیت در فضای مناسب، رسیدن داده به سرور و نمایش در حساب مالک تأیید شوند. یک چراغ یا یک نقطه روی نقشه نمی‌تواند همه مسیر را ثابت کند.
صفحه رسمی RG‑X3 رهگارد در ۳۱ اوت ۲۰۲۶ ورودی ۹ تا ۳۶ ولت، GSM/GPRS/GNSS، باتری پشتیبان و مجموعه‌ای از هشدارها را اعلام می‌کرد. این مشخصات عمومی جای دفترچه نصب یا تأیید سازگاری خودرو را نمی‌گیرند.
گام هشتم: خودرو و ردیاب را با هم آزمایش کنید
- خودرو چند بار عادی روشن و خاموش شود و خطای تازه‌ای ظاهر نشود.
- وضعیت Ignition یا ACC در سامانه با خودرو تطبیق کند.
- موقعیت اولیه و زمان آخرین ارتباط ثبت شوند.
- یک مسیر کوتاه و ایمن طی و پیوستگی مسیر و توقف بررسی شود.
- فقط هشدارهای سفارش‌داده‌شده با سناریوی کم‌خطر آزمون شوند.
- رفتار پس از توقف و ورود به Sleep برای مصرف خاموش بررسی شود.
- قطع تغذیه فقط از نقطه آزمایشی مجاز و طبق دستور آزموده شود.
- پنلها، پدال‌ها، فرمان و صداهای تازه بازبینی شوند.
چک‌لیست تفصیلی در صفحه تست ردیاب بعد از نصب قرار دارد. پنلها فقط پس از موفقیت آزمون بسته شوند.
گام نهم: تحویل فقط سخت‌افزار نیست
مالک باید حساب اصلی، کاربران مجاز، وضعیت سیمکارت، مسیر تمدید، روش پشتیبانی و فهرست هشدارهای فعال را تحویل بگیرد. برگه نصب شامل مدل و سریال دستگاه، تاریخ، نام نصاب، روش حفاظت، اتصالات محرمانه و نتیجه آزمون باشد.
رمز و OTP نباید در گزارش یا کانال عمومی بمانند. هنگام فروش خودرو یا تغییر مدیر، فرایند انتقال مالکیت حساب و سیمکارت باید مشخص باشد.
خطاهایی که نصب را متوقف می‌کنند
- نبود دفترچه یا Pinout معتبر؛
- تطبیق سیم فقط براساس رنگ؛
- استفاده از لامپ تست یا آزمون تصادفی روی مدار ناشناخته؛
- اتصال به CAN یا تجهیزات ایمنی بدون مستند؛
- بوی سوختگی، گرمای غیرعادی یا افت ولتاژ؛
- خطای تازه پشت‌آمپر یا رفتار غیرقابل پیش‌بینی خودرو؛
- درخواست اجرای قطع‌کن بدون مدار و منطق ایمن.
صفحه اشتباهات نصب ردیاب علت‌ها و پیامدها را جدا جمع‌بندی می‌کند.
برگه تحویل؛ چه چیزی باید جلوی مالک آزمایش شود؟
این برگه برای ثبت نتیجه نصب است و نقشه سیم‌کشی محسوب نمیشود. نتیجه هر ردیف را برای همان خودرو بنویسید؛ خانه خالی به معنی موفقیت نیست. محل پنهان دستگاه، رمز و کد ورود را روی برگه‌ای که عمومی یا قابل اشتراک است ننویسید.
| بررسی | شاهد مورد انتظار | اگر نتیجه روشن نیست |
|---|---|---|
| حساب و مالکیت | مالک در حساب مجاز خود دستگاه را می‌بیند | تحویل دسترسی پیش از پایان کار تکمیل شود |
| موقعیت و اتصال | زمان آخرین ثبت و وضعیت ارتباط کنار نقشه بررسی شده است | محیط، پوشش شبکه و تنظیمات جدا بررسی شوند |
| مسیر و توقف | نتیجه یک مسیر کوتاه و ایمن با زمان واقعی مقایسه شده است | یک نقطه صحیح را به کل مسیر تعمیم ندهید |
| هشدارهای سفارش | فقط قابلیت‌های توافق‌شده با روش کم‌خطر آزموده شده‌اند | قابلیت آزمایش‌نشده را تأییدشده ثبت نکنید |
| برق و خودرو | روشن و خاموش‌شدن عادی خودرو و نبود خطای تازه بررسی شده است | خطا یا اتصال مبهم به نصاب ارجاع شود |
| خدمات | مدرک خرید، دوره خدمت، شرایط ضمانت و راه تماس تحویل شده است | موارد نامعلوم پیش از تسویه روشن شوند |
برای خرید و هماهنگی نصب رهگارد از نمایندگی‌های فعال شروع کنید. پیش از مراجعه، مدل و شرایط خرید را بررسی کنید و دفترچه همان محصول را از صفحه رسمی آن بخوانید. معیارهای گسترده‌تر آزمون در چک‌لیست تست بعد از نصب آمده است.
جمع‌بندی
نصب ردیاب از انتخاب سیم شروع نمیشود؛ از تعریف نیاز، دفترچه دقیق، خط مبنای خودرو و مرز مسئولیت آغاز میشود. سیم‌کشی فقط یکی از مراحل است و کیفیت تحویل با شبکه، موقعیت، هشدار، مصرف خاموش، سلامت خودرو و مالکیت حساب سنجیده میشود.
نصب OBD یا پرتابل سازگار ممکن است برای کاربر غیرمتخصص ساده باشد. نصب سیمی پایه فقط با دانش و مستند کافی قابل انجام است. هرجا رله، CAN، پنل حساس یا مدار ناشناخته وارد کار میشود، توقف و واگذاری به نصاب تصمیم درست‌تری است.
