پاسخ کوتاه: نصب ردیاب بدون قطع سیم فابریک ممکن است، اما این عبارت نباید با «بدون اتصال الکتریکی»، «بدون تغییر» یا «بدون ریسک» اشتباه شود. یک نصب قابل قبول باید از مسیر اتصال سازگار با همان خودرو استفاده کند، حفاظت مدار داشته باشد، بازگشت‌پذیر باشد و پس از نصب در حالت خواب و روشن خودرو آزموده شود.
سوکت واسط مدلخاص، کانکتور جانبی کارخانه یا انشعاب از جعبهفیوز می‌توانند در بعضی خودروها نیاز به بریدن دسته‌سیم اصلی را کم کنند. هیچ‌کدام راه‌حل عمومی نیستند. ظرفیت مدار، جهت فیوز، فضای نصب، حساسیت واحدهای کنترل و نقشه سازنده تعیین میکنند کدام روش مجاز است.

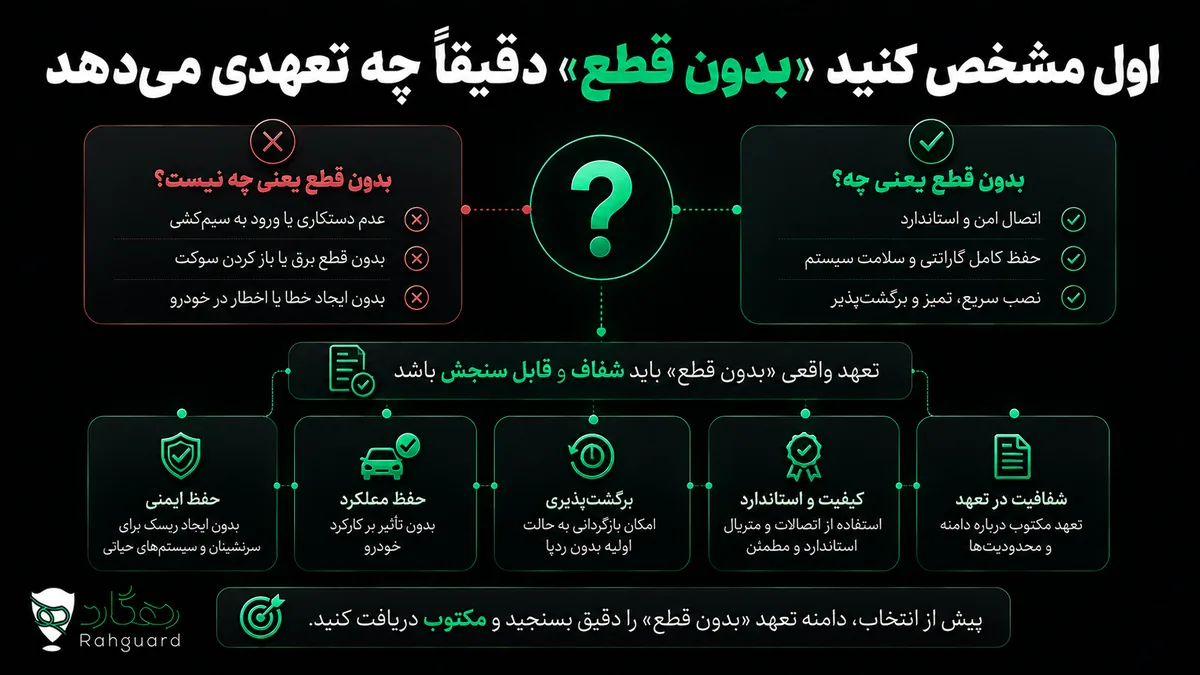

اول مشخص کنید «بدون قطع» دقیقاً چه تعهدی می‌دهد
| ادعا | مدرکی که باید ببینید |
|---|---|
| سیم فابریک بریده نمی‌شود | عکس و شماره سوکت یا نقطه اتصال همان تیپ خودرو |
| نصب بازگشت‌پذیر است | روش جداسازی و وضعیت مدار پس از خروج تجهیز |
| گارانتی آسیب نمی‌بیند | شرایط مکتوب گارانتی خودرو و تأیید مرجع مسئول |
| به برق خودرو فشار نمی‌آورد | مصرف فعال/خواب و ظرفیت مدار انتخاب‌شده |
| خطای الکترونیکی ایجاد نمی‌کند | سازگاری خودرو و نتیجه اسکن/آزمون پیش و پس از نصب |
عبارت «فابریک» به‌خودی‌خود استاندارد اتصال نیست. کیفیت کانکتور، سطح تماس، آب‌بندی، مهار مکانیکی و محل سیم‌ها همان‌قدر اهمیت دارند که بریده‌نشدن هادی اصلی.

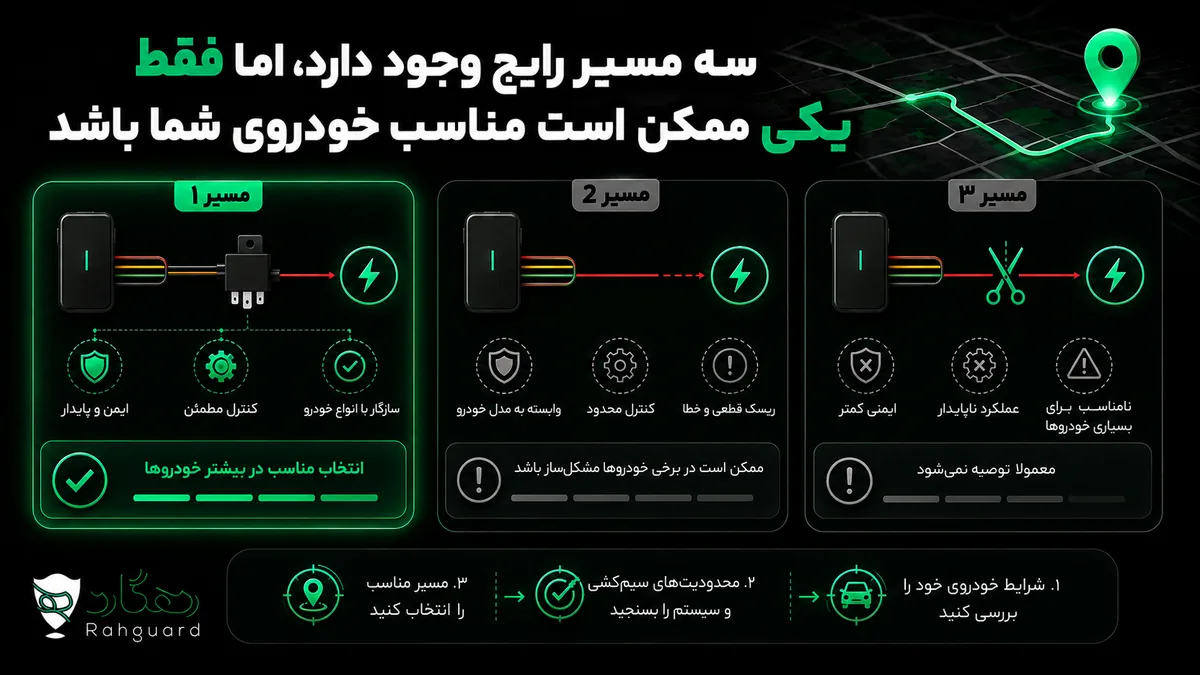

سه مسیر رایج وجود دارد، اما فقط یکی ممکن است مناسب خودروی شما باشد
سوکت یا T-Harness مدلخاص
یک واسط نر و ماده میان دو کانکتور سازگار قرار می‌گیرد و خروجی لازم را برای ردیاب فراهم میکند. مزیت آن بازگشت ساده‌تر است؛ ریسک آن، کیفیت پایین کانکتور، Pinout اشتباه یا استفاده از Harness مربوط به تیپ دیگر است. شماره قطعه و نقشه باید با مدل، سال و تیپ خودرو تطبیق داده شود.
کانکتور جانبی پیش‌بینی‌شده توسط سازنده
بعضی خودروها یا نسخه‌های سازمانی نقاط اتصال تجهیزات جانبی دارند. این مسیر فقط با مستند همان خودرو معتبر است. خالی‌بودن یک سوکت یا وجود ولتاژ روی یک پایه به معنی مجازبودن استفاده از آن نیست.
انشعاب حفاظتشده از جعبهفیوز
در برخی نصب‌ها برق از مدار مناسب در جعبهفیوز گرفته میشود، بی‌آنکه سیم اصلی بریده شود. انتخاب Slot، جهت ورودی و خروجی، ظرفیت مدار، آمپراژ فیوز و فضای بسته‌شدن درپوش باید محاسبه شود. استفاده از Fuse Tap نامتناسب میتواند حفاظت مدار اصلی یا تجهیز جدید را مختل کند.
کانکتور سریع همیشه «روش تمیز» نیست
فشردن یک اتصال نفوذی روی عایق ممکن است ظاهراً بریدن سیم را حذف کند، اما میتواند به رشته‌ها آسیب بزند، سطح تماس نامطمئن بسازد یا در رطوبت خورده شود. راهنمای اصلاحات برقی فورد برای یک محدوده خودرویی مشخص، استفاده از Quick Splice و Wire Nut را منع و بر مهار، آب‌بندی و دسترسی سرویس تأکید میکند. این سند قانون همه خودروها نیست، اما نشان می‌دهد «بدون برش» به‌تنهایی معیار پذیرش نیست.
راهنمای Modifier فورد همچنین درباره اتصال به مدارهای کنترل موتور و گیربکس هشدار می‌دهد. نتیجه قابل انتقال این است: روی CAN، ایربگ، ترمز، ECU/BCM یا سیم‌های ولتاژبالا از روی حدس انشعاب نگیرید؛ مرجع خودروی خودتان تعیین‌کننده است.
برق دائم و ACC را با رنگ پیدا نکنید
رنگ سیم ردیاب فقط Pinout خود دستگاه را توصیف میکند و رنگ سیم خودرو استاندارد عمومی قابل اتکایی نیست. مقاله رنگ سیم ردیاب خودرو همین مرز را توضیح می‌دهد. برق دائم باید پس از خواب واحدهای خودرو نیز بررسی شود و ACC باید رفتاری مطابق نیاز ردیاب داشته باشد.
مستند نصب FTC921 تل‌تونیکا توصیه میکند سیم‌ها از قطعات متحرک و گرم دور، عایق‌ها کامل و ولتاژ پس از اتصال دوباره اندازه‌گیری شود. این توصیه‌ها مدل‌محورند، اما اصول مهار، عایق و بازاندازه‌گیری برای ارزیابی کیفیت نصب مفیدند.
نصب بدون قطع سیم هم به حفاظت و مهار نیاز دارد
- شاخه ردیاب باید حفاظت متناسب و در دسترس سرویس داشته باشد.
- اتصال منفی باید به نقطه مجاز و پایدار برسد، نه پیچ تصادفی یا قطعه متحرک.
- سیم اضافه نباید حلقه آزاد کنار پدال، فرمان، دریچه تهویه یا لبه تیز باشد.
- کانکتور نباید زیر کشش قرار گیرد یا در اثر لرزش نیمه‌وصل شود.
- مدار نباید مانع بسته‌شدن صحیح درپوش جعبهفیوز یا پنل شود.
- نقشه و برچسب تغییر برای سرویس بعدی داخل پرونده خودرو بماند.
اگر نصب شامل رله خاموش‌سازی، CAN، ورودی ایربگ یا مدار استارت است، موضوع از یک اتصال تغذیه ساده فراتر می‌رود و باید به نصاب آشنا با همان خودرو سپرده شود.
برای RG-X3 فقط دفترچه RG-X3 مرجع دستگاه است
صفحه RG-X3 رهگارد مشخصات جاری محصول را اعلام میکند و دفترچه رسمی RG-X3 Pinout دسته‌سیم همان مدل را نشان می‌دهد. این اطلاعات برای سمت دستگاه لازم‌اند؛ سمت خودرو همچنان به نقشه و اندازه‌گیری همان تیپ وابسته است.
مقاله راهنمای سیم‌کشی ردیاب تفاوت برق دائم، منفی و ACC را شرح می‌دهد و راهنمای نصب ردیاب ترتیب کلی را پوشش می‌دهد. هیچ‌یک مجوز استفاده از یک سیم خودروی ناشناخته صرفاً براساس رنگ نیست.
آزمون پذیرش را پیش از بستن پنل انجام دهید
- پیش از نصب، خطاهای پشت‌آمپر، استارت، قفل و ولتاژ باتری ثبت شوند.
- اتصال‌ها با دستگاه جدا و خودرو در وضعیت ایمن اجرا شوند.
- ولتاژ برق دائم و ACC پس از اتصال دوباره اندازه‌گیری شود.
- ردیاب آنلاینشدن، موقعیت و تشخیص روشن/خاموش را نشان دهد.
- خودرو روشن شود و چراغ یا پیام خطای جدید نداشته باشد.
- پس از خواب شبکه خودرو، مصرف و پایداری تغذیه دوباره بررسی شوند.
- چند بار روشن/خاموش، قفل و بازکردن خودرو تکرار شود.
- مسیر سیم، فیوز، سوکت‌ها و قابلیت جداسازی ثبت و سپس پنل بسته شود.
آزمون چنددقیقه‌ای بلافاصله پس از نصب کافی نیست؛ بعضی خودروها با تأخیر وارد Sleep می‌شوند. پذیرش باید رفتار پس از خواب و یک توقف طولانی‌تر را نیز پوشش دهد.
روش بازگشت بخشی از نصب است
قبل از تحویل، نصاب باید توضیح دهد برای فروش خودرو، تعویض ردیاب یا عیب‌یابی چگونه تجهیز جدا میشود. در روش واقعاً بازگشت‌پذیر، پس از خروج Harness یا شاخه جانبی، کانکتورهای اصلی سالم می‌مانند، فیوز اضافه حذف میشود و هیچ سیم آزاد یا اتصال ناشناخته باقی نمی‌ماند.
یک برگه کوتاه با مدل ردیاب، محل فیوز، روش اتصال، شماره Harness، تاریخ و نتیجه آزمون نگه دارید. این اطلاعات برای سرویس آینده مفید است و از تکرار جست‌وجوی سیم‌ها جلوگیری میکند؛ محل دقیق مخفی ردیاب را عمومی نکنید.
چه زمانی ادعای بدون قطع سیم را رد کنیم؟
- نصاب مدل و تیپ خودرو را نمی‌پرسد.
- برای همه خودروها یک سوکت یا روش ثابت پیشنهاد میشود.
- منبع برق فقط از روی رنگ انتخاب میشود.
- فیوز، ظرفیت مدار یا مصرف خواب توضیح داده نمی‌شود.
- اتصال به CAN، ECU یا سیم ایمنی بدون سند پیشنهاد میشود.
- آزمون پس از خواب خودرو یا روش بازگشت وجود ندارد.
- تضمین شفاهی «عدم ابطال گارانتی» جای شرایط مکتوب را می‌گیرد.
جمع‌بندی؛ سیم را نبرید، اما کنترل‌ها را هم حذف نکنید
نصب ردیاب بدون قطع سیم فابریک میتواند سرویس‌پذیری و بازگشت را بهتر کند، به شرطی که از Harness یا نقطه اتصال سازگار، حفاظت درست و مهار مناسب استفاده شود. یک کانکتور سریع یا Fuse Tap ناشناخته صرفاً چون سیم را نمی‌بُرد، نصب ایمن محسوب نمی‌شود.
معیار پایان کار این است: خودرو پس از خواب و روشن‌شدن بدون خطای جدید کار کند، ردیاب پایدار باشد، مدار حفاظت شده باشد و مسیر جداسازی مستند بماند. اگر این چهار مورد قابل اثبات نیستند، عنوان «بدون قطع سیم» هنوز یک ادعای بازاری است.
