بهترین محل نصب ردیاب خودرو یک نقطه ثابت و مشترک برای همه خودروها نیست. محل درست جایی است که آنتن دستگاه بتواند موقعیت و شبکه را دریافت کند، برق مطابق دفترچه همان مدل تأمین شود، ردیاب از آب و گرما و قطعات متحرک دور بماند و در عین حال در نگاه عادی آشکار نباشد. در بسیاری از ردیاب‌های سیمی با آنتن داخلی، یک ناحیه داخلی با پوشش غیرفلزی میتواند نامزد مناسبی باشد؛ اما تصمیم نهایی فقط بعد از آزمون واقعی گرفته میشود.
این راهنما عمداً «مختصات مخفی» معرفی نمی‌کند. انتشار یک نقطه واحد برای همه خودروها، همان نقطه را قابل پیش‌بینی می‌کند و ممکن است نصب ناامن یا دریافت ضعیف بسازد. در عوض، یک روش امتیازدهی و آزمون می‌دهیم تا مالک و نصاب برای خودرو و مدل ردیاب خودشان تصمیم قابل دفاع بگیرند.

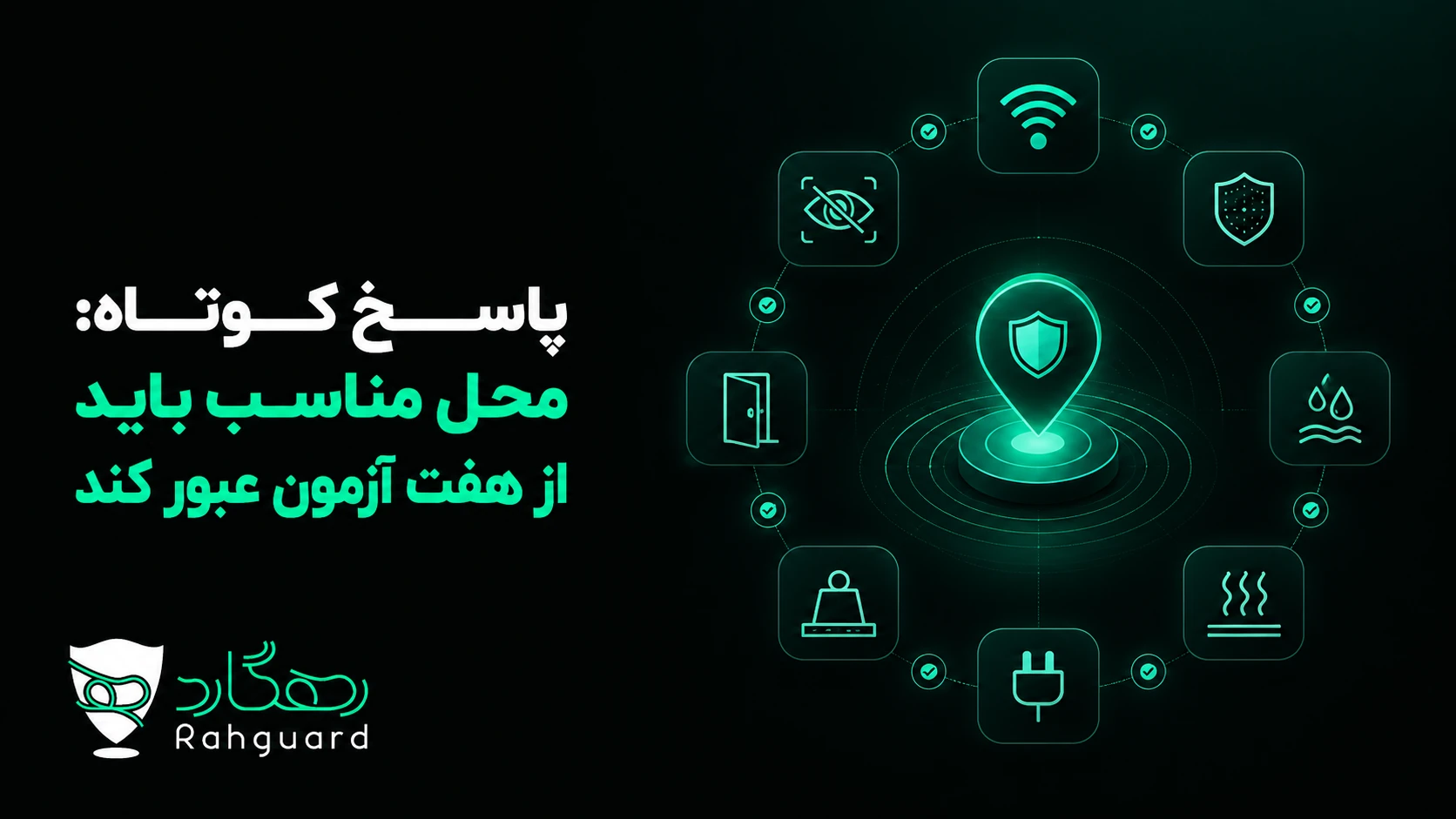

پاسخ کوتاه: محل مناسب باید از هفت آزمون عبور کند
پیش از باز کردن پنل یا اتصال سیم، هر ناحیه پیشنهادی را با این هفت معیار بسنجید. اگر یک معیار حیاتی رد شود، پنهان‌تر بودن آن محل مزیت محسوب نمی‌شود.
| معیار | سؤال کنترل | علامت رد محل |
|---|---|---|
| دریافت GNSS | سمت آنتن طبق دفترچه قرار می‌گیرد و بالای آن فلز ضخیم نیست؟ | تثبیت دیرهنگام یا موقعیت‌های قدیمی و جهشی |
| شبکه موبایل | پس از بستن پنل، دستگاه همچنان آنلاین می‌ماند؟ | قطع‌ووصلی مکرر با وجود پوشش شبکه |
| برق | ولتاژ، فیوز، بدنه و ورودی سوئیچ مطابق راهنمای همان مدل است؟ | ری‌استارت، هشدار اشتباه یا تخلیه باتری خودرو |
| محیط | محل در محدوده دما و حفاظت رطوبتی دستگاه است؟ | نزدیکی به بخاری، آب، بخار یا آلودگی شدید |
| ایمنی مکانیکی | از ایربگ، پدال، فرمان، ریل صندلی و قطعات متحرک دور است؟ | احتمال گیرکردن، له‌شدن سیم یا اختلال ایمنی |
| تثبیت و سرویس | دستگاه بدون صدا ثابت میشود و برای سرویس مجاز قابل دسترسی است؟ | لقی، کشش روی سوکت یا نیاز به تخریب برای دسترسی |
| اختفا | در نگاه عادی دیده نمی‌شود و سیمکشی مسیر واضحی به دستگاه نمی‌سازد؟ | جداشدن سریع دستگاه بدون ابزار یا تخصص |
برای هر گزینه «قبول»، «نیازمند آزمون» یا «رد» ثبت کنید. محل نهایی باید در همه معیارهای ایمنی قبول باشد و در معیارهای سیگنال نیز پس از بسته‌شدن پنل آزمون شود؛ حدس زدن از روی ظاهر کافی نیست.

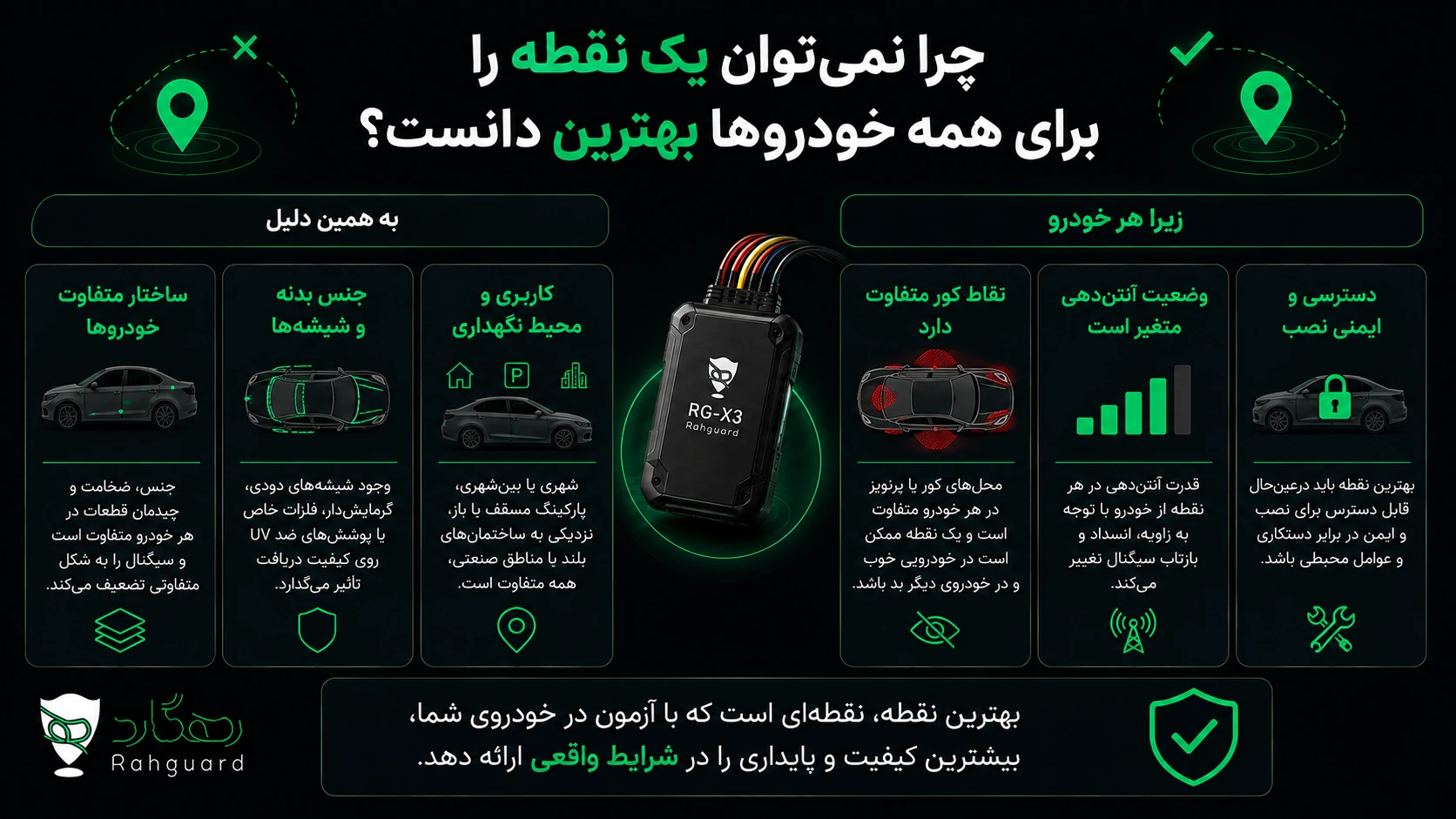

چرا نمی‌توان یک نقطه را برای همه خودروها بهترین دانست؟
ساختار بدنه، حجم فلز، محل ایربگ‌ها، مسیر سیمکشی و فضای داخلی خودروها متفاوت است. طراحی ردیابها هم یکسان نیست: بعضی آنتن داخلی دارند، بعضی آنتن خارجی؛ گروهی سیمی‌اند، برخی به OBD متصل می‌شوند و ردیاب‌های مستقل یا آهنربایی محدودیت محیطی جداگانه دارند. حتی جهت صحیح دو دستگاه ظاهراً مشابه ممکن است متفاوت باشد.
راهنمای رسمی FMB920 تل‌تونیکا، برای همان مدل مشخص، نصب سمت برچسب رو به فضای باز و بدون فلز را توضیح می‌دهد و یک ناحیه پشت پنل پلاستیکی نزدیک شیشه را مثال می‌زند. این مثال را نباید به قانون عمومی همه مدلها تبدیل کرد. عبارت‌های Top، Sticker Side یا GNSS Antenna و نقشه نصب مدل خودتان مرجع اصلی هستند.
مقایسه خانواده‌های رایج محل نصب، بدون افشای نقطه مخفی
| خانواده محل | مزیت احتمالی | ریسک اصلی | نتیجه |
|---|---|---|---|
| پشت تریم داخلی غیرفلزی | تعادل میان اختفا، برق و دریافت برای برخی مدلهای سیمی | فلز پنهان، ایربگ، کانال گرم یا جهت نادرست آنتن | نامزد خوب است، نه تأیید قطعی |
| ناحیه پایین کابین یا زیر صندلی | دور از دید روزمره | ریل، فریم فلزی، سیم ایربگ، مایعات و حرکت صندلی | فقط پس از بازدید و آزمون |
| فضای بار یا صندوق | فضای بیشتر و دسترسی سرویس | پوشش فلزی، رطوبت و مسیر طولانی سیم | به ساختار خودرو وابسته است |
| درگاه OBD-II | نصب و جداسازی ساده برای مدل سازگار | قابل مشاهده یا جداشدن، اشغال درگاه و تداخل پا | فقط برای ردیاب OBD |
| محفظه موتور | در بعضی خودروها مسیر برق کوتاه‌تر | گرما، آب، روغن، لرزش، قطعات متحرک و فلز | برای اغلب ردیاب‌های کابینی انتخاب اول نیست |
| بیرون یا زیر بدنه | کاربرد ممکن برای مدل مستقل مخصوص محیط بیرونی | آب، ضربه، جداشدن و محدودیت جهت آنتن | فقط با مجوز صریح سازنده و حفاظت مناسب |
پنهان بودن یک مزیت امنیتی است، اما نباید با «دفن‌کردن دستگاه در قفس فلزی» اشتباه شود. همچنین وجود آهنربا به‌تنهایی به معنی ضدآب یا مناسب‌بودن برای زیر خودرو نیست. درجه حفاظت، روش مهار و محدوده دما را از مشخصات همان مدل بخوانید.
برای محل‌های در معرض گرما، محدودیت دمای کارکرد ردیاب در کابین گرم را نیز بخوانید؛ دمای هوای شهر جای اندازهگیری شرایط محل نصب را نمی‌گیرد.
فلز و جهت آنتن چه اثری بر دقت دارند؟
سیگنال‌های ماهواره‌ای در خودرو ضعیف‌اند و فلز میتواند دریافت آن‌ها را تضعیف کند. به همین دلیل، راهنماهای نصب سازندگان معمولاً از قرار دادن آنتن GNSS زیر سطح فلزی منع می‌کنند. شیشه و تریم پلاستیکی الزاماً بی‌اثر نیستند، اما معمولاً مانع متفاوتی نسبت به پوشش فلزی کامل ایجاد می‌کنند.
جهت دستگاه را از روی حافظه یا شکل بدنه حدس نزنید. در یک مدل ممکن است سمت برچسب رو به آسمان باشد و در مدلی با آنتن خارجی، جهت و فاصله آنتن قواعد دیگری داشته باشد. محل را ابتدا موقت ببندید، وضعیت GNSS و شبکه را ببینید و فقط بعد از قبولی آزمون، نصب نهایی کنید.
قاعده کاربردی: دستگاه را از دید دور نگه دارید، اما سمت آنتن را پشت فلز ضخیم، نزدیک منبع گرما یا روی قطعه متحرک پنهان نکنید.
برقگیری امن؛ رنگ سیم نسخه نصب نیست
مقاله عمومی نمی‌تواند رنگ سیم یا نقطه برقگیری همه خودروها را تعیین کند. رنگ‌ها و منطق ACC، سوئیچ و تغذیه دائم میان خودرو، تیپ و سال ساخت فرق دارند. نقشه رسمی ردیاب و مدار خودرو باید کنار هم بررسی شوند و پیش و پس از اتصال، ولتاژ اندازهگیری شود.
راهنمای تل‌تونیکا توصیه می‌کند سیمها هنگام قطع بودن ماژول متصل شوند، دور از گرما و حرکت ثابت شوند، عایق آسیب‌دیده بازسازی شود و منبع تغذیه پس از ورود خودرو به حالت خواب دوباره کنترل شود. مقدار فیوز و شیوه اتصال زمین نیز مدل‌محور است؛ عدد مربوط به یک دستگاه را به ردیاب دیگر تعمیم ندهید.
برای نمونه، صفحه رسمی رهگارد RG-X3 در زمان بررسی بازه ورودی ۹ تا ۳۶ ولت را اعلام می‌کند؛ بنابراین از نظر بازه نامی با سامانه‌های متداول ۱۲ و ۲۴ ولتی قابل بررسی است. این مشخصه جای نقشه نصب، فیوز مناسب و تشخیص سیم درست را نمی‌گیرد.
آیا RG-X3 را میتوان زیر کاپوت یا بیرون خودرو نصب کرد؟
صرف تحمل ولتاژ یا دمای اعلامشده، مجوز نصب در محیط خیس نیست. صفحه رسمی RG-X3 درجه حفاظت IP41 را نشان می‌دهد. این درجه را نباید معادل آببندی برای باران مستقیم، شست‌وشو، پاشش زیر خودرو یا محفظه موتور دانست. برای این مدل، محل داخلی خشک و سازگار با راهنمای نصب انتخاب محافظهکارانهتری است.
اگر کاربرد شما نصب خارجی است، محصولی لازم دارید که سازنده صریحاً آن محیط، درجه حفاظت، روش اتصال و بازه دمایی را تأیید کرده باشد. استفاده خارج از شرایط محصول میتواند هم عملکرد را مختل کند و هم با شرایط گارانتی تعارض داشته باشد.
فرایند نصب: از دو نامزد تا یک محل تأییدشده
- مدل دقیق را مشخص کنید: دفترچه همان نسخه، نوع آنتن، ولتاژ، ورودی‌ها و شرایط محیطی را بخوانید.
- خطرها را روی خودرو علامت بزنید: ایربگ، سیم ایمنی، پدال، فرمان، ریل، بخاری، آبراه و واحدهای کنترل باید خارج از محدوده کار باشند.
- دو یا سه ناحیه کلی نامزد کنید: در این مرحله نقطه امنیتی را در سند عمومی یا پیام غیرضروری ثبت نکنید.
- آزمون موقت انجام دهید: دستگاه را بدون بستن کامل پنل روشن کنید و موقعیت تازه، شبکه، ولتاژ و تشخیص سوئیچ را بررسی کنید.
- پنل را ببندید و دوباره آزمایش کنید: نتیجه پنل باز ممکن است با وضعیت نهایی فرق کند.
- تثبیت مکانیکی و مهار سیم انجام دهید: سوکت زیر کشش نباشد، دستگاه صدا ندهد و سیم به لبه تیز یا قطعه متحرک نرسد.
- یک مسیر کوتاه واقعی بروید: توقف، حرکت، خاموش و روشن شدن و ارسال داده را در اپ بررسی کنید.
اگر هنوز میان نصب شخصی و نصاب مردد هستید، راهنمای نصب حرفه‌ای یا شخصی ردیاب مرز مسئولیت و ریسک هر روش را جدا می‌کند.
چک‌لیست آزمون بعد از نصب
- موقعیت نمایش‌داده‌شده تازه است و زمان آخرین به‌روزرسانی با وضعیت خودرو می‌خواند.
- در فضای باز، دستگاه در زمان معقول همان مدل موقعیت می‌گیرد؛ نتیجه با یک بار مشاهده قضاوت نمی‌شود.
- در مسیر شهری و پس از توقف، نقاط مسیر پرش غیرعادی یا فاصله طولانی ندارند.
- روشن و خاموش شدن خودرو طبق تنظیمات دستگاه درست تشخیص داده میشود.
- اگر دستگاه پشتیبانی می‌کند، هشدار قطع برق فقط با آزمون کنترل‌شده و ایمن بررسی میشود.
- پس از بستن پنل، دستگاه آفلاین نمی‌شود و صدای اضافه یا لرزش به وجود نمی‌آید.
- چراغ خطای خودرو روشن نشده و عملکرد ایربگ، صندلی، پدال و تجهیزات کابین تغییر نکرده است.
- پس از چند سفر و یک توقف طولانی، وضعیت باتری خودرو و اتصال دستگاه دوباره بررسی میشود.
پس از نصب سخت‌افزار، راه‌اندازی نرم‌افزار مرحله جداگانه است. برای ثبت دستگاه، ورود به پنل و آزمون اولیه از راهنمای فعال‌سازی ردیاب خودرو استفاده کنید.
نشانه‌های محل نامناسب و راه تشخیص
| نشانه | احتمال‌های قابل بررسی | اقدام |
|---|---|---|
| موقعیت قدیمی یا جهشی | پوشش فلزی، جهت نادرست، شروع آزمون در فضای بسته | آزمون فضای باز و مقایسه دو محل موقت |
| آنلاین و آفلاین شدن | پوشش شبکه، اتصال برق، سوکت یا تنظیمات ارسال | ولتاژ زیر بار و وضعیت شبکه را جدا بررسی کنید |
| ری‌استارت هنگام استارت | افت ولتاژ یا نقطه تغذیه نامناسب | اندازهگیری هنگام استارت و بازبینی اتصال |
| هشدار سوئیچ اشتباه | اتصال ACC به جای ورودی واقعی یا پیکربندی نادرست | نقشه مدل و رفتار مدار را بررسی کنید |
| تخلیه باتری | مصرف، تنظیم خواب، باتری ضعیف یا سیمکشی | جریان خواب را متخصص اندازهگیری کند |
| صدای تق‌تق | تثبیت ضعیف یا برخورد با پنل | مهار مکانیکی و محافظت از سوکت |
مقاله مشکلات نصب ردیاب در محل اشتباه برای عیب‌یابی عمیق‌تر همین علائم طراحی شده است.
چه زمانی نصب را به متخصص بسپاریم؟
اگر نقشه سیمکشی معتبر ندارید، سیمها را فقط از روی رنگ تشخیص می‌دهید، خودرو دارای شبکه CAN پیچیده، سامانه هیبریدی یا برقی، ایربگ‌های متعدد یا تجهیزات سفارشی است، نصب حرفه‌ای انتخاب منطقی‌تری است. اتصال خروجی قطع‌کن، کار نزدیک تجهیزات ایمنی و هر تغییری که روی گارانتی خودرو اثر دارد نیز نباید با آزمون و خطا انجام شود.
هزینه نصب به نوع دستگاه، خودرو و خدمات وابسته است. پیش از مراجعه، در راهنمای هزینه نصب ردیاب ببینید چه مواردی باید در مبلغ و فاکتور روشن باشد. بهتر است فاکتور نوع دستگاه و انجام نصب اصولی را ثبت کند، اما محل امنیتی دقیق در اسناد در دسترس عموم نوشته نشود.
جمع‌بندی؛ «بهترین محل» نتیجه آزمون است، نه اسم یک قطعه
برای ردیاب سیمی، ناحیه داخلی غیرفلزی که جهت آنتن، برق ایمن، خشکی، فاصله از گرما و قطعات متحرک و امکان تثبیت را فراهم کند معمولاً نقطه شروع خوبی است. زیر صندلی، صندوق، OBD، محفظه موتور یا بیرون بدنه هر کدام فقط برای دستگاه و خودروی مناسب قابل بررسی‌اند؛ هیچ‌کدام به‌تنهایی بهترین محل نیستند.
دو یا سه محل را با کارت امتیاز مقایسه کنید، نصب موقت انجام دهید، بعد از بستن پنل GNSS و شبکه و برق را دوباره بسنجید و یک مسیر کوتاه واقعی بروید. محل نهایی باید هم فنی باشد، هم ایمن و هم غیرقابل پیش‌بینی؛ و جزئیات آن فقط در اختیار مالک و نصاب مورد اعتماد بماند.
