نقشه سیم‌کشی ردیاب خودرو؛ BATT، ACC، GND و خروجی‌ها چه می‌گویند؟

پاسخ کوتاه: در نقشه سیم‌کشی ردیاب، BATT یا VCC معمولاً ورودی تغذیه مثبت، GND مسیر منفی و مرجع الکتریکی، و ACC یا Ignition ورودی تشخیص وضعیت سوئیچ است. این سه نام «نقش پین» را توضیح می‌دهند؛ محل اتصال روی خودرو را تعیین نمی‌کنند. نقطه واقعی باید با نقشه همان خودرو، راهنمای همان مدل ردیاب و اندازه‌گیری متخصص تأیید شود.

مهم‌ترین خطا این است که ACC را برق اصلی، یا خروجی رله را سیمی برای تغذیه مستقیم مدار خودرو فرض کنیم. یک نقشه درست باید جهت سوکت، شماره پین، نوع سیگنال، محدوده ولتاژ، حفاظت و وضعیت آزمون را کنار هم نشان دهد. رنگ سیم فقط کمک بصری است و به‌تنهایی هویت الکتریکی نیست.

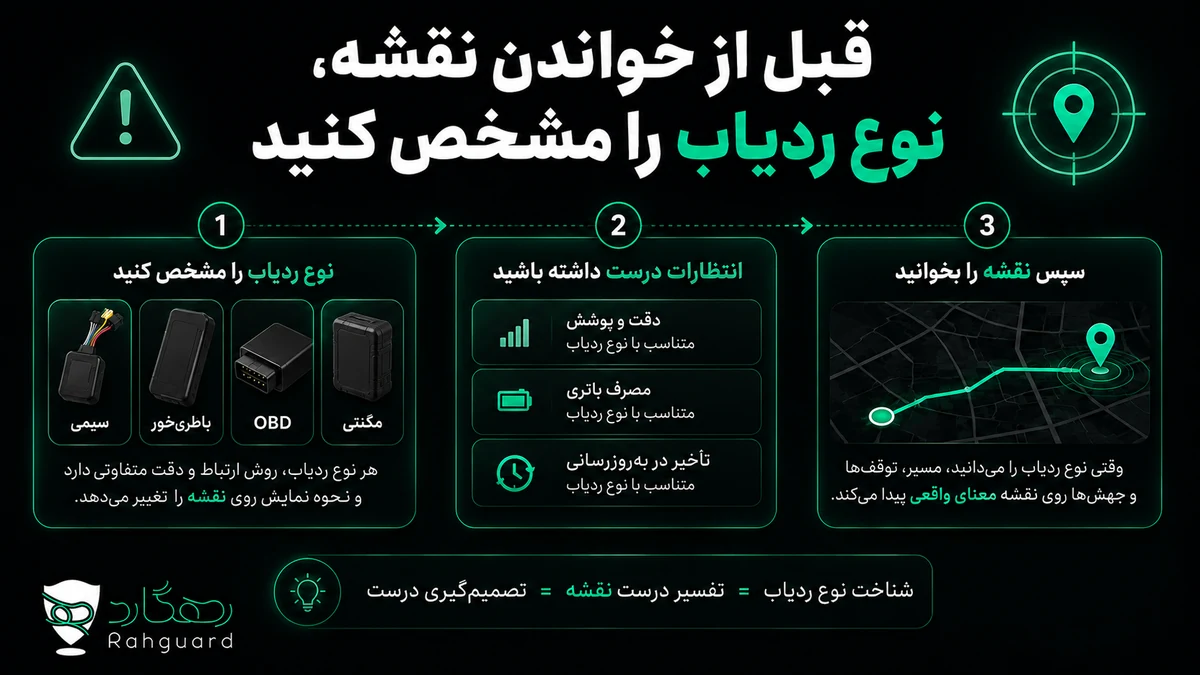

قبل از خواندن نقشه، نوع ردیاب را مشخص کنید

این راهنما درباره ردیاب سیمی است. ردیاب OBD از سوکت استاندارد سازگار تغذیه می‌گیرد، مدل باتری‌خور سیم‌کشی دائم ندارد و برخی دستگاه‌های نصب‌شده روی باتری نیز منطق متفاوتی دارند. اگر نقشه دستگاه شما ورودی‌ها و خروجی‌های بیشتری مانند AIN، DIN، DOUT، SOS یا 1-Wire دارد، نام مشابه الزاماً به معنی سطح ولتاژ یا تحمل جریان مشابه نیست.

نام کامل مدل، نسخه سخت‌افزار، شکل دسته‌سیم و نسخه راهنما را ثبت کنید. نقشه یک مدل «شبیه» یا تصویر پراکنده اینترنتی جای Pinout رسمی را نمی‌گیرد. اگر تعداد پین‌ها یا جهت سوکت با راهنما فرق دارد، کار باید متوقف شود.

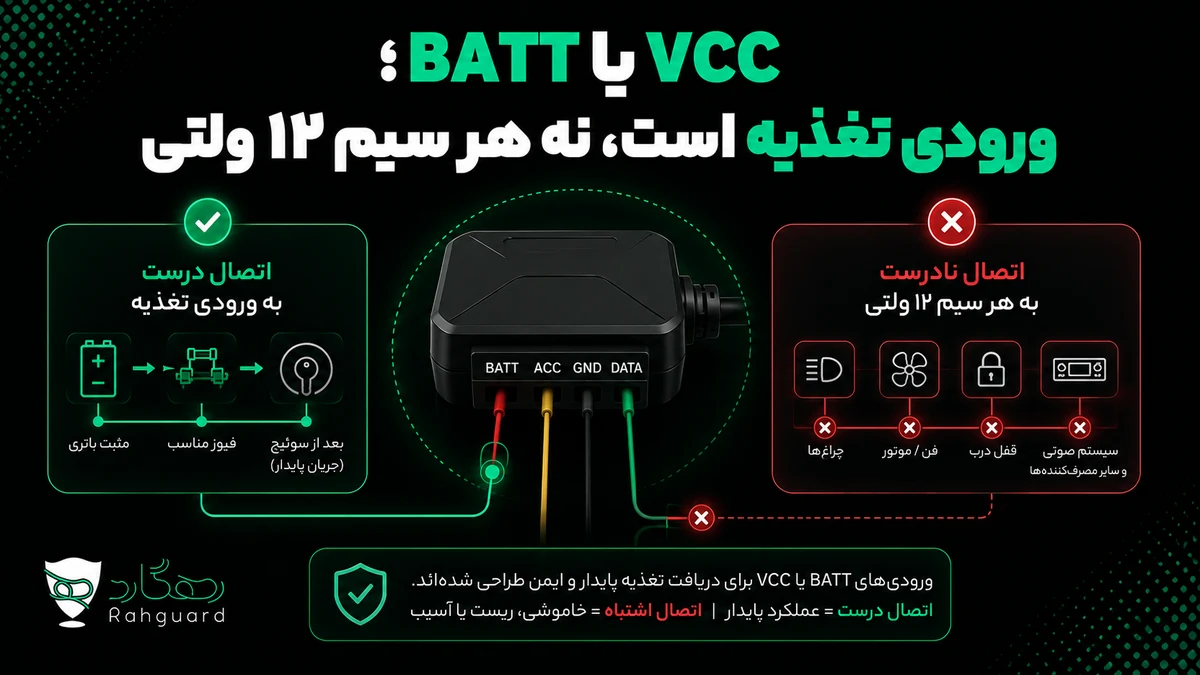

BATT یا VCC؛ ورودی تغذیه است، نه هر سیم ۱۲ ولتی

BATT، VCC، +V یا POWER در بسیاری از نقشه‌ها ورودی مثبت دستگاه است. ردیاب سیمی برای کار در زمان خاموش‌بودن خودرو معمولاً به منبعی نیاز دارد که در وضعیت‌های تعریف‌شده برق آن باقی بماند. اما «برق‌دار بودن در لحظه» برای اثبات برق دائم کافی نیست؛ بعضی مدارهای خودرو پس از قفل‌شدن و خواب ECU یا BCM تغییر وضعیت می‌دهند.

Teltonika در راهنمای رسمی FMB920 توصیه می‌کند پس از ورود رایانه خودرو به حالت خواب دوباره وجود تغذیه بررسی شود و ولتاژ پس از اتصال ماژول نیز اندازه‌گیری شود. همان راهنما برای آن مدل محل مناسب در مسیر اصلی جعبه‌فیوز و فیوز خارجی مشخص را بیان می‌کند. عدد فیوز یا محل اتصال آن مدل نباید به RG‑X3 یا دستگاه دیگری تعمیم داده شود؛ مقدار حفاظت از راهنمای همان دستگاه و طراحی نصاب می‌آید.

صفحه فعلی RG‑X3 رهگارد محدوده ورودی ۹ تا ۳۶ ولت را اعلام می‌کند. این مشخصه فقط می‌گوید دستگاه برای چه بازه‌ای طراحی شده است؛ نمی‌گوید هر نقطه ۹ تا ۳۶ ولتی خودرو محل برداشت مناسبی است. ظرفیت مدار، افت ولتاژ، حفاظت، نویز و اثر بر سامانه‌های خودرو همچنان باید بررسی شوند.

GND؛ مرجع مدار است، نه «هر پیچ فلزی»

GND یا Ground مسیر برگشت جریان و مرجع اندازه‌گیری ورودی‌هاست. اتصال ضعیف می‌تواند به ریست‌شدن، قطع‌و‌وصل ارتباط، هشدارهای اشتباه یا رفتار ناپایدار منجر شود. رنگ‌داشتن بدنه، زنگ‌زدگی، اتصال مکانیکی سست یا انتخاب نقطه‌ای با اختلاف پتانسیل می‌تواند کیفیت زمین را خراب کند.

راهنمای Teltonika برای FMB920 بین اتصال زمین به نقطه طراحی‌شده یا بخش ثابت فریم و یک نقطه تصادفی تفاوت می‌گذارد. این نکته عمومی قابل انتقال است: کیفیت اتصال باید اندازه‌گیری و مکان آن مستند شود. تراشیدن رنگ، انتخاب پیچ یا تغییر اتصال بدنه نیز کار اجرایی است و باید طبق دستورالعمل خودرو و توسط فرد واجد صلاحیت انجام شود.

ACC و Ignition؛ سیگنال وضعیت‌اند، نه تغذیه اصلی

ورودی ACC یا Ignition به ردیاب کمک می‌کند روشن یا خاموش‌شدن خودرو و مرز سفر را تشخیص دهد. این ورودی معمولاً مصرف اصلی دستگاه را تأمین نمی‌کند. اگر BATT قطع باشد، وجود سیگنال ACC لزوماً دستگاه را به‌طور پایدار روشن نگه نمی‌دارد؛ اگر ACC اشتباه تشخیص داده شود، ممکن است سفرها ناقص، زمان توقف نادرست یا هشدار روشن‌شدن نامعتبر شوند.

ACC و Ignition همیشه مترادف نیستند. در بسیاری از خودروها ACC در وضعیت اول سوئیچ بعضی تجهیزات را فعال می‌کند، درحالی‌که Ignition مدارهای لازم برای کار موتور را نشان می‌دهد. راهنمای رسمی FMB920 صریحاً توصیه می‌کند بررسی شود سیم انتخاب‌شده Ignition واقعی است، هنگام استارت برقش از بین نمی‌رود و با خاموش‌کردن یک مصرف‌کننده دیگر تغییر نمی‌کند.

در خودروهای جدید، هیبریدی یا دارای مدیریت برق پیچیده ممکن است تشخیص وضعیت از یک سیم ساده انجام نشود. برخی دستگاه‌ها از ولتاژ تغذیه، حرکت یا داده خودرو به‌عنوان منبع جایگزین استفاده می‌کنند، اما Ruptela هشدار می‌دهد انتخاب منبع نامناسب می‌تواند سفر صفرکیلومتر، شروع یا پایان ازدست‌رفته و تشخیص نادرست توقف ایجاد کند. منبع Ignition باید در تنظیمات دستگاه و اتصال واقعی با هم سازگار باشد.

DIN، AIN و DOUT را با هم اشتباه نگیرید

این جدول فرهنگ لغت است، نه نقشه نصب. محدوده ولتاژ، منطق فعال High یا Low، تحمل جریان و روش حفاظت هر پین باید از راهنمای همان مدل خوانده شود. برای نمونه FMB920 یک DIN اختصاصی Ignition و یک DOUT از نوع Open Collector دارد؛ این مشخصات برای RG‑X3 اثبات‌کننده نیستند.

چطور نقشه و جهت سوکت را درست بخوانیم؟

1. عنوان نقشه و مدل دقیق دستگاه را تطبیق دهید.
2. ببینید تصویر از سمت پین، سمت سیم یا نمای روبه‌روی سوکت رسم شده است. برعکس‌گرفتن سوکت ترتیب چپ و راست را جابه‌جا می‌کند.
3. شماره پین را بر رنگ مقدم بدانید. رنگ سیم کمک می‌کند سیم را دنبال کنید، اما شماره و برچسب رسمی هویت آن را تعیین می‌کنند.
4. برای هر پین، نوع آن را بنویسید: تغذیه، ورودی، خروجی یا ارتباطی.
5. محدوده ولتاژ و تحمل جریان را از همان راهنما ثبت کنید. اگر عددی وجود ندارد، حدس نزنید.
6. نقشه ردیاب را از نقشه خودرو جدا نگه دارید. یک طرف می‌گوید دستگاه چه می‌خواهد؛ طرف دیگر می‌گوید در تیپ و سال ساخت همان خودرو کجا می‌توان آن را ایمن تأمین کرد.
7. هر اتصال نهایی، حفاظت و نتیجه آزمون را برای سرویس بعدی مستند کنید.

قاعده توقف: اگر مدل، نسخه، جهت سوکت، شماره پین یا رفتار اندازه‌گیری‌شده با راهنمای رسمی هم‌خوان نیست، اتصال انجام نمی‌شود. «احتمالاً همین سیم است» معیار فنی نیست.

نقشه RG‑X3 چه می‌گوید و این صفحه چه چیزی را تکرار نمی‌کند؟

در نسخه فعلی صفحه محصول RG‑X3، ولتاژ ورودی ۹ تا ۳۶ ولت و قابلیت هشدار قطع برق اعلام شده است. PDF رسمی راهنما نیز در زمان این بررسی با همان URL در دسترس بود، اما متن آن تصویرمحور است و استخراج متنی قابل اتکایی نداشت. برای نگاشت رنگ‌های مدل، صفحه مستقل رنگ سیم‌های RG‑X3 مرجع محتوایی است و تطبیق نهایی باید با PDF همراه دستگاه انجام شود.

این صفحه رابطهٔ BATT، GND، ACC، ورودی و خروجی را در نقشه توضیح می‌دهد؛ جدول رنگ سیم در راهنمای جداگانه آمده است. حتی اگر رنگ‌های RG‑X3 را می‌دانید، محل اتصال روی خودرو همچنان نیازمند اندازه‌گیری و نقشهٔ همان خودرو است.

برق دائم را چگونه بدون حدس تأیید می‌کنند؟

این کار باید توسط نصاب مجهز انجام شود. او مدار کاندید را در حالت خاموش، روشن، هنگام استارت، پس از قفل‌شدن و بعد از خواب سامانه‌های خودرو بررسی می‌کند. سپس با بار واقعی دستگاه دوباره افت ولتاژ را می‌سنجد. یک تست کوتاه با چراغ یا مشاهده عدد لحظه‌ای، رفتار مدار بعد از خواب خودرو را ثابت نمی‌کند.

برداشت برق از ECU، شبکه CAN، دسته ایربگ، مدارهای ایمنی یا سیم ناشناخته ممنوع است مگر مستند خودرو و روش تخصصی اجازه دهد. Teltonika نیز در راهنمای نصب مدل خود از اتصال سیم‌ها به رایانه‌ها یا واحدهای کنترل خودرو منع می‌کند. در خودروی دارای سامانه‌های حساس، استفاده از جعبه‌فیوز یا هارنس مناسب باید توسط برق‌کار همان خودرو طراحی شود.

فیوز چه نقشی دارد؟

فیوز برای حفاظت سیم و مدار در برابر جریان خطا انتخاب می‌شود؛ ابزار جبران اتصال اشتباه نیست. محل فیوز، مقدار نامی، سطح قطع، سطح مقطع سیم و فاصله آن از نقطه برداشت به طراحی دستگاه و خودرو وابسته‌اند. استفاده از عدد یک راهنمای خارجی برای RG‑X3 بدون تأیید سازنده یا نصاب درست نیست.

اگر نقشه رسمی مقدار یا مسیر حفاظت را نشان می‌دهد، همان مبناست. اگر نشان نمی‌دهد، این کمبود باید پیش از نصب برطرف شود. سیم اضافه بدون حفاظت مناسب می‌تواند در خطا گرم شود؛ فیوز بیش‌ازحد کوچک هم ممکن است بی‌دلیل قطع کند و ردیاب را آفلاین نشان دهد.

خروجی رله مرز جداگانه‌ای دارد

DOUT یا سیم فرمان رله معمولاً برای کنترل بوبین یا یک ورودی طراحی شده، نه عبور جریان مصرف‌کننده اصلی. نوع Open Collector، منطق فعال و تحمل جریان میان مدل‌ها فرق دارد. اتصال مستقیم خروجی به مدار خودرو می‌تواند خروجی دستگاه را بسوزاند یا وضعیت ناایمن بسازد.

نصب رله به انتخاب مدار خودرو، پایه‌بندی رله، حفاظت، منطق Fail-safe و پیامد قطع هنگام حرکت وابسته است. این موضوع در راهنمای نصب ایمن رله قطع‌کن ردیاب بررسی می‌شود و اجرای آن باید حرفه‌ای باشد. برای خود ردیابی GPS، وجود رله الزام عمومی نیست.

ترتیب آزمون پس از سیم‌کشی

1. پیش از بستن قاب، قطبیت و ولتاژ ورودی را در محدوده مجاز همان مدل تأیید کنید.
2. اتصال زمین را از نظر افت ولتاژ و استحکام بررسی کنید.
3. وضعیت ACC/Ignition را در خاموش، ACC، روشن و استارت ثبت کنید.
4. خودرو را قفل کنید و پس از زمان خواب سامانه‌هایش، تغذیه را دوباره بررسی کنید.
5. روشن‌شدن دستگاه، ثبت آخرین ارتباط و دریافت موقعیت تازه را کنترل کنید.
6. هشدار روشن/خاموش و قطع برق را فقط در سناریوی امن و طبق راهنما آزمایش کنید.
7. چراغ خطای خودرو، داغ‌شدن، بوی غیرعادی، افت ولتاژ یا ریست‌شدن را بررسی کنید.
8. مدل، نسخه راهنما، محل اتصال، حفاظت و نتیجه هر آزمون را تحویل مالک دهید.

آموزش کامل سیم‌کارت، جای‌گذاری دستگاه، GNSS، شبکه و تست اپ در صفحه نصب ردیاب خودرو از صفر تا صد قرار دارد. اینجا معیار محدودتر است: نقشه الکتریکی باید پیش از اتصال درست خوانده و پس از اتصال قابل آزمون باشد.

چه زمانی نصب را متوقف کنیم؟

• مدل یا نسخه دسته‌سیم با نقشه تطبیق ندارد.
• جهت سوکت یا شماره پین‌ها روشن نیست.
• مدار کاندید پس از خواب خودرو تغییر می‌کند یا هنگام استارت می‌افتد.
• نقطه موردنظر نزدیک ایربگ، ECU، CAN، ایموبلایزر یا مدار سوخت است.
• خودرو برقی، هیبریدی یا ۲۴ ولت است و مستند تخصصی ندارید.
• فیوز می‌سوزد، سیم یا دستگاه گرم می‌شود، بوی غیرعادی یا جرقه دیده می‌شود.
• پس از اتصال چراغ خطا، بدکارکردن یا اختلال برقی تازه ایجاد شده است.

برای خودرو سنگین، راهنمای نصب ردیاب روی خودروی ۲۴ ولت را جدا ببینید. اگر تجربه کار با مولتی‌متر، نقشه برق و پنل‌های خودرو ندارید، مقایسه نصب حرفه‌ای و شخصی کمک می‌کند محدوده امن کار را تعیین کنید.

چک‌لیست خواندن نقشه

• مدل، نسخه سخت‌افزار و نسخه راهنما ثبت شده است.
• جهت دید سوکت و شماره همه پین‌های مورد استفاده روشن است.
• BATT، GND، ACC، DIN، AIN و DOUT از نظر ورودی یا خروجی بودن تفکیک شده‌اند.
• محدوده ولتاژ و تحمل جریان از مرجع همان مدل آمده است.
• نقشه ردیاب با نقشه تیپ و سال همان خودرو تطبیق داده شده است.
• برق دائم پس از خواب خودرو و زیر بار دوباره اندازه‌گیری شده است.
• زمین مناسب، حفاظت مسیر و استحکام اتصال تأیید شده‌اند.
• هیچ اتصال فقط بر اساس رنگ انجام نشده است.
• آزمون خاموش، ACC، روشن، استارت، خواب و قطع برق ثبت شده است.
• هر نشانه غیرعادی به توقف و ارجاع منجر می‌شود.

جمع‌بندی

نقشه سیم‌کشی ردیاب یک ترجمه بین نیازهای دستگاه و مدارهای خودروست. BATT تغذیه را می‌آورد، GND مرجع و مسیر برگشت را می‌سازد و ACC/Ignition وضعیت را گزارش می‌کند؛ ورودی و خروجی‌های دیگر نیز هرکدام محدودیت خود را دارند. هیچ برچسب یا رنگی به‌تنهایی محل اتصال روی خودرو را ثابت نمی‌کند. ترتیب درست همیشه این است: مدل و نسخه، Pinout رسمی، نقشه همان خودرو، اندازه‌گیری متخصص، حفاظت، آزمون و ثبت نتیجه.
