رنگ سیم‌های ردیاب خودرو؛ چرا رنگ به‌تنهایی نقشه نصب نیست؟

پاسخ کوتاه: رنگ سیم ردیاب خودرو به‌تنهایی نقشه نصب نیست. حتی اگر در یک مدل سیم قرمز برای برق دائم استفاده شده باشد، نمی‌توان همان معنی را برای ردیاب یک برند دیگر، نسخه سخت‌افزاری دیگر یا سیم‌کشی خود خودرو قطعی دانست. روش بدون حدس این است که مدل و نسخه دستگاه، جهت سوکت و شماره پین را با راهنمای رسمی همان دستگاه تطبیق دهید و تشخیص سیم‌های خودرو را به نصاب واجد صلاحیت و ابزار اندازه‌گیری بسپارید.

در راهنمای رسمی RG‑X3 که برای این بازبینی بررسی شد، چهار سیم اصلی دسته‌سیم با کاربرد مشخص معرفی شده‌اند؛ اما این جدول فقط درباره همان مدل و همان نسخه راهنماست. اگر دستگاه شما RG‑X3 نیست، یا شکل سوکت و دسته‌سیم با تصویر راهنما تفاوت دارد، از جدول این صفحه برای اتصال استفاده نکنید.

جدول رنگ سیم‌های RG‑X3 در نسخه راهنمای بررسی‌شده

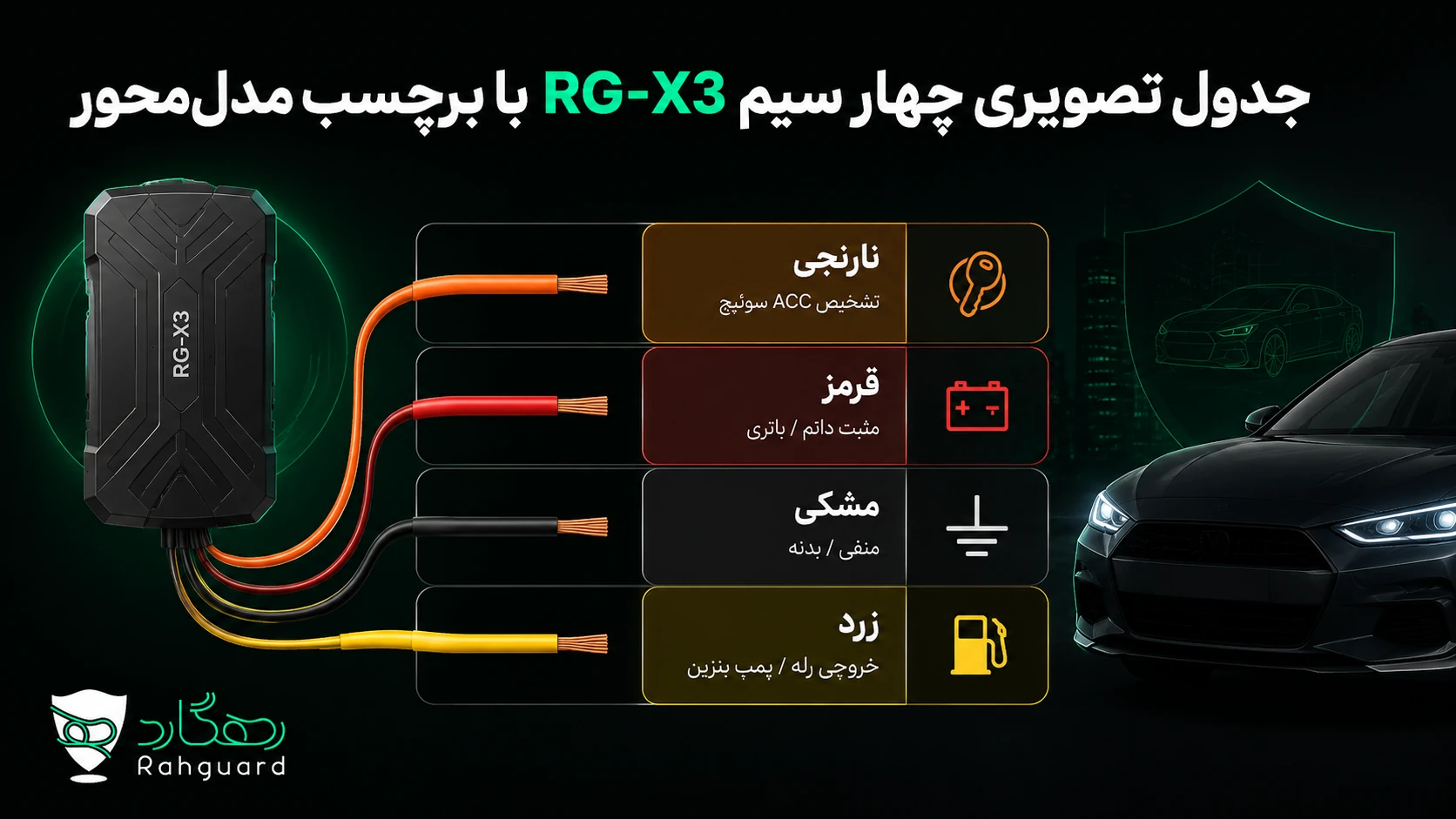

منبع این جدول راهنمای رسمی کاربر RG‑X3 است. تصویر صفحه سیم‌کشی، سیم‌های نارنجی، قرمز، مشکی و زرد را به‌ترتیب برای ACC، مثبت دائم، منفی و فرمان رله نشان می‌دهد. صفحه بعد نیز زرد را به پایه ۸۶ رله متصل می‌کند. این داده مدل‌محور است و نباید به دستگاه‌های مشابه تعمیم داده شود.

حتی برای RG‑X3 هم پیش از هر اتصال باید مدل روی برچسب، شکل سوکت، تعداد پین‌ها و نسخه راهنما یکسان باشند. تولیدکننده ممکن است در بازبینی سخت‌افزار، دسته‌سیم یا مستندات تغییر ایجاد کند. اگر یکی از این نشانه‌ها تطابق ندارد، مرجع درست همان راهنمای همراه دستگاه و پاسخ رسمی پشتیبانی برای شماره سری ساخت شماست.

چرا رنگ به‌تنهایی قابل اعتماد نیست؟

رنگ فقط یک نشانه دیداری است؛ هویت الکتریکی را شماره پین، نقشه مدار و نتیجه اندازه‌گیری مشخص می‌کند. دو سازنده می‌توانند برای یک کارکرد از رنگ‌های متفاوت استفاده کنند. در سوی دیگر، یک رنگ ممکن است در دسته‌سیم ردیاب و سیم‌کشی فابریک خودرو دو معنی کاملاً متفاوت داشته باشد. نور نامناسب، روکش کثیف یا رنگ‌پریدگی نیز تشخیص چشمی را دچار خطا می‌کند.

• تفاوت برند و مدل: جدول یک مدل، مرجع عمومی صنعت نیست.
• تفاوت نسخه سخت‌افزاری: ظاهر یا نام تجاری یکسان، تضمین‌کننده آرایش پین یکسان در همه سری‌ها نیست.
• تفاوت دسته‌سیم با سیم خودرو: رنگ سیم خروجی ردیاب درباره رنگ سیم متناظر داخل خودرو چیزی ثابت نمی‌کند.
• تفاوت کاربرد با سطح ولتاژ: دانستن نام ACC یا فرمان رله، جای اندازه‌گیری و بررسی نقشه خودرو را نمی‌گیرد.
• احتمال تعمیر یا تغییر قبلی: سیم‌کشی خودرو ممکن است قبلاً دست‌کاری، تمدید یا با روکش رنگ دیگری ترمیم شده باشد.

به همین دلیل در راهنمای کامل سیم‌کشی ردیاب خودرو باید مسیر کلی نقشه و حفاظت بررسی شود؛ این صفحه فقط مالک پرسش «رنگ‌ها چه می‌گویند و چطور بدون حدس تشخیص دهیم؟» است.

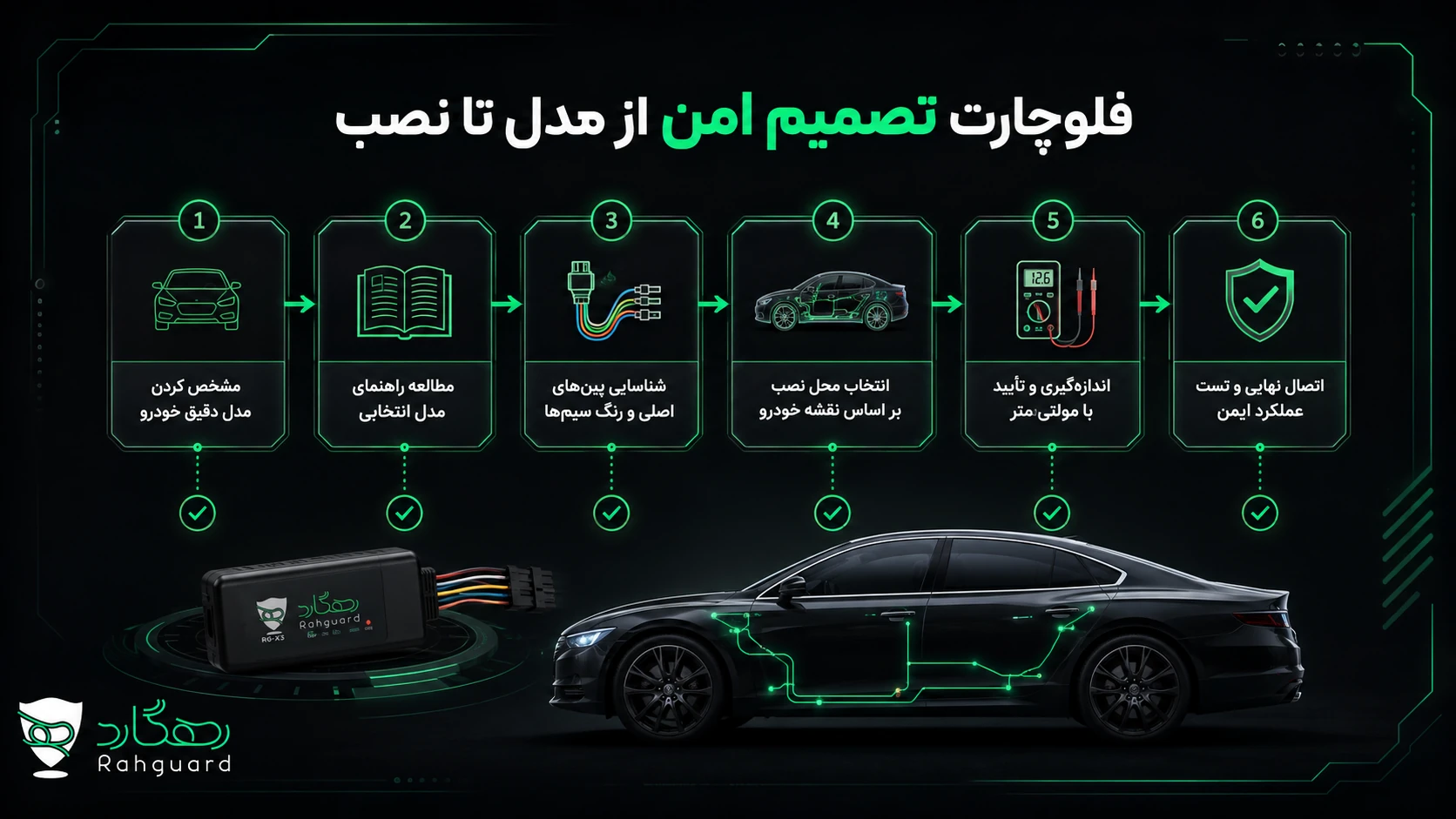

روش تشخیص بدون حدس؛ از مدل تا پین

1. مدل دقیق را از خود دستگاه بخوانید. نام داخل اپ یا روی جعبه ممکن است برای تشخیص نسخه سخت‌افزاری کافی نباشد. برچسب دستگاه، شکل سوکت و اقلام همراه را ثبت کنید.
2. راهنمای رسمی همان مدل و نسخه را پیدا کنید. از تصویر پراکنده شبکه‌های اجتماعی یا نقشه یک دستگاه «شبیه» استفاده نکنید. برای RG‑X3، مرجع این مقاله همان PDF رسمی رهگارد است.
3. جهت مشاهده سوکت را کنترل کنید. نقشه ممکن است سمت سیم، سمت پین یا نمای روبه‌روی سوکت را نشان دهد. برعکس‌گرفتن سوکت می‌تواند ترتیب چپ و راست را جابه‌جا کند.
4. شماره پین را بر رنگ مقدم بدانید. رنگ کمک می‌کند سیم را پیدا کنید؛ شماره پین و نقشه رسمی هویت آن را تأیید می‌کنند.
5. نقشه برق همان خودرو را جدا بررسی کنید. سال ساخت، تیپ، موتور و تجهیزات نصب‌شده می‌توانند مسیر مناسب برق دائم، ACC و زمین را تغییر دهند.
6. اندازه‌گیری را به نصاب مجهز بسپارید. متخصص باید پیش از اتصال و در چند وضعیت خودرو، رفتار مدار را بررسی کند؛ نام‌گذاری یا رنگ جای اندازه‌گیری را نمی‌گیرد.
7. هر سیم را برچسب‌گذاری و نتیجه را ثبت کنید. مدل دستگاه، نسخه راهنما، محل اتصال، حفاظت مدار و نتیجه آزمون نهایی باید برای سرویس بعدی قابل پیگیری باشد.

برق دائم، ACC و زمین چه تفاوت مفهومی دارند؟

برق مثبت دائم

این مسیر در حالت‌های تعریف‌شده خودرو تغذیه ردیاب را فراهم می‌کند. محل برداشت، ولتاژ مجاز دستگاه، فیوزگذاری و کیفیت اتصال باید با راهنمای مدل و معماری خودرو سازگار باشد. سیم قرمز RG‑X3 در راهنمای بررسی‌شده برای این کار معرفی شده، اما قرمز بودن یک سیم ناشناس اثبات نمی‌کند که مثبت دائم است.

سیگنال ACC یا پس از سوئیچ

ACC به ردیاب کمک می‌کند وضعیت سوئیچ یا روشن‌شدن خودرو را تشخیص دهد. سیم نارنجی RG‑X3 برای این سیگنال معرفی شده است. رفتار مدار ACC در خودروهای مختلف یکسان نیست و در بعضی خودروهای جدید، مدیریت برق پیچیده‌تر از یک سیم ساده است؛ بنابراین محل اتصال باید با نقشه و اندازه‌گیری تأیید شود.

منفی یا اتصال زمین

اتصال زمین ضعیف می‌تواند باعث خاموش‌و‌روشن‌شدن، ثبت هشدارهای نامعتبر یا رفتار ناپایدار شود. سیم مشکی RG‑X3 منفی دستگاه است، اما انتخاب نقطه اتصال روی خودرو تصمیم جداگانه‌ای است. رنگ بدنه، زنگ‌زدگی، پیچ نامناسب یا اشتراک با مدار حساس می‌تواند کیفیت اتصال را تغییر دهد.

سیم زرد و رله؛ مرزی که نباید با حدس عبور کرد

در راهنمای بررسی‌شده RG‑X3، سیم زرد خروجی کنترل رله است و به پایه ۸۶ رله در نقشه رسمی متصل می‌شود. این سیم برای تغذیه مستقیم مصرف‌کننده یا جایگزینی سیم قطع‌شده خودرو تعریف نشده است. اشتباه‌گرفتن «فرمان رله» با «برق مثبت» یا با مدار اصلی خودرو، ریسک جدی ایجاد می‌کند.

جزئیات انتخاب مدار، پایه‌های رله و پیامدهای قطع خودرو عمداً در این مقاله تکرار نمی‌شود. مالک این موضوع راهنمای نصب ایمن رله قطع‌کن ردیاب است. اجرای رله باید توسط فرد متخصص، با رضایت مالک، شناخت مدار خودرو و امکان بازگردانی مستند انجام شود.

چه زمانی کار را فوراً متوقف کنیم؟

• مدل یا نسخه دستگاه با راهنما تطبیق ندارد یا سوکت متفاوت است.
• سیم موردنظر به دسته ایربگ، ECU، شبکه CAN، ایموبلایزر یا مدار سوخت نزدیک است.
• خودرو هیبریدی، برقی، سنگین یا دارای سامانه برق ۲۴ ولت است و مستند تخصصی در دسترس نیست.
• اثر سوختگی، داغ‌شدن، بوی غیرعادی، جرقه، فیوز سوخته یا افت ولتاژ دیده می‌شود.
• پس از تغییر، چراغ خطا، بدکارکردن خودرو یا رفتار پیش‌بینی‌نشده ایجاد شده است.
• برای رسیدن به سیم باید قطعه ایمنی، پلمب، گارانتی یا دسته‌سیم فابریک آسیب ببیند.

در این وضعیت‌ها برق‌گیری یا برش بیشتر، خطا را قابل‌پیگیری‌تر نمی‌کند؛ فقط دامنه آسیب را بزرگ‌تر می‌کند. مسیر امن، حفظ وضعیت، مستندسازی نشانه‌ها و ارجاع به برق‌کار خودرو یا نصاب تأییدشده است. مقایسه نصب شخصی و حرفه‌ای را در نصب حرفه‌ای یا DIY ردیاب بخوانید.

اشتباه‌های رایج در تشخیص رنگ سیم

مقاله اشتباه‌های رایج نصب ردیاب خودرو دامنه وسیع‌تری از خطاهای نصب را پوشش می‌دهد. در این صفحه، معیار قبولی ساده است: هیچ اتصال فقط با دیدن رنگ تأیید نمی‌شود.

بعد از نصب چه چیزهایی باید آزموده و ثبت شود؟

نصب زمانی تمام نشده که دستگاه فقط روشن شود. متخصص باید روشن و خاموش‌شدن خودرو، تشخیص ACC، اتصال پایدار، رفتار هشدار قطع برق، ثبت موقعیت و بازگشت سامانه پس از اختلال را متناسب با مدل بررسی کند. مدارهای فابریک خودرو نیز نباید چراغ خطا یا رفتار غیرعادی نشان دهند.

• مدل دستگاه، نسخه راهنما و تصویر دسته‌سیم ثبت شده است.
• نقش هر سیم و محل اتصال آن برچسب روشن دارد.
• حفاظت مدار و استحکام اتصال توسط نصاب کنترل شده است.
• وضعیت روشن، خاموش و قطع تغذیه طبق راهنمای همان مدل آزموده شده است.
• هشدارها و آخرین ارتباط در اپلیکیشن بررسی شده‌اند.
• هیچ چراغ خطا، داغ‌شدن یا اختلال جدید در خودرو دیده نمی‌شود.

برای آزمون کامل‌تر، از چک‌لیست پس از نصب ردیاب خودرو استفاده کنید. راهنمای مرحله‌ای کلی نصب نیز در صفحه نصب ردیاب خودرو قرار دارد.

برای گرفتن پاسخ دقیق از پشتیبانی چه بفرستیم؟

پرسش «سیم قرمز را کجا بزنم؟» اطلاعات کافی ندارد. برای پاسخ مدل‌محور، نام و برچسب دقیق دستگاه، نسخه یا تاریخ راهنما، مدل و سال خودرو، تصویر واضح سوکت از همان جهتی که پین‌ها دیده می‌شوند و عکس کلی دسته‌سیم را آماده کنید. اگر نصاب اندازه‌گیری انجام داده، نتیجه را بدون اطلاعات محرمانه حساب گزارش کنید.

رمز عبور، کد یک‌بارمصرف، اطلاعات ورود اپ، شماره کامل سیم‌کارت یا موقعیت خصوصی خودرو را در پیام عمومی نفرستید. برای مشخصات رسمی محصول نیز صفحه RG‑X3 رهگارد را با دستگاه خود تطبیق دهید و اگر موجودی، متعلقات یا نسخه تغییر کرده بود، پاسخ تاریخ‌دار بگیرید.

جمع‌بندی؛ ترتیب درست تشخیص مهم‌تر از حفظ‌کردن رنگ‌هاست

در نسخه بررسی‌شده راهنمای RG‑X3، نارنجی برای ACC، قرمز برای مثبت دائم، مشکی برای منفی و زرد برای فرمان پایه ۸۶ رله آمده است. این چهار خط یک پاسخ مدل‌محورند، نه استاندارد همه ردیاب‌ها. اگر مدل یا نسخه شما متفاوت است، این نگاشت مجوز اتصال نیست.

روش بدون حدس همیشه یک ترتیب دارد: شناسایی مدل و نسخه، مطالعه راهنمای رسمی، کنترل جهت سوکت و شماره پین، مراجعه به نقشه همان خودرو، اندازه‌گیری توسط متخصص و ثبت نتیجه. هر جا این زنجیره ناقص است، کار باید متوقف شود. حفظ سلامت خودرو از تمام‌کردن سریع نصب مهم‌تر است.
