پاسخ کوتاه: رله قطعکن ردیاب باید فقط توسط فرد آشنا با برق همان خودرو و راهنمای همان ردیاب طراحی و نصب شود. مدار مناسب، ظرفیت رله، منطق خروجی و رفتار هنگام خرابی عمومی نیستند. آزمون نیز باید با خودرو ثابت، موتور خاموش و مسیر بازگشت روشن انجام شود؛ قطع موتور خودروی در حال حرکت یک آزمون قابل قبول نیست.
ارزش این قابلیت زمانی است که در سناریوی سرقت یا دسترسی غیرمجاز، فرمان معتبر بتواند مانع راهاندازی بعدی شود یا رفتار تعریف‌شده سامانه را اجرا کند. اگر نصب باعث خاموشی ناخواسته، خطای خودرو یا وابستگی مبهم به شبکه شود، یک قابلیت امنیتی به منبع خطر تبدیل شده است.

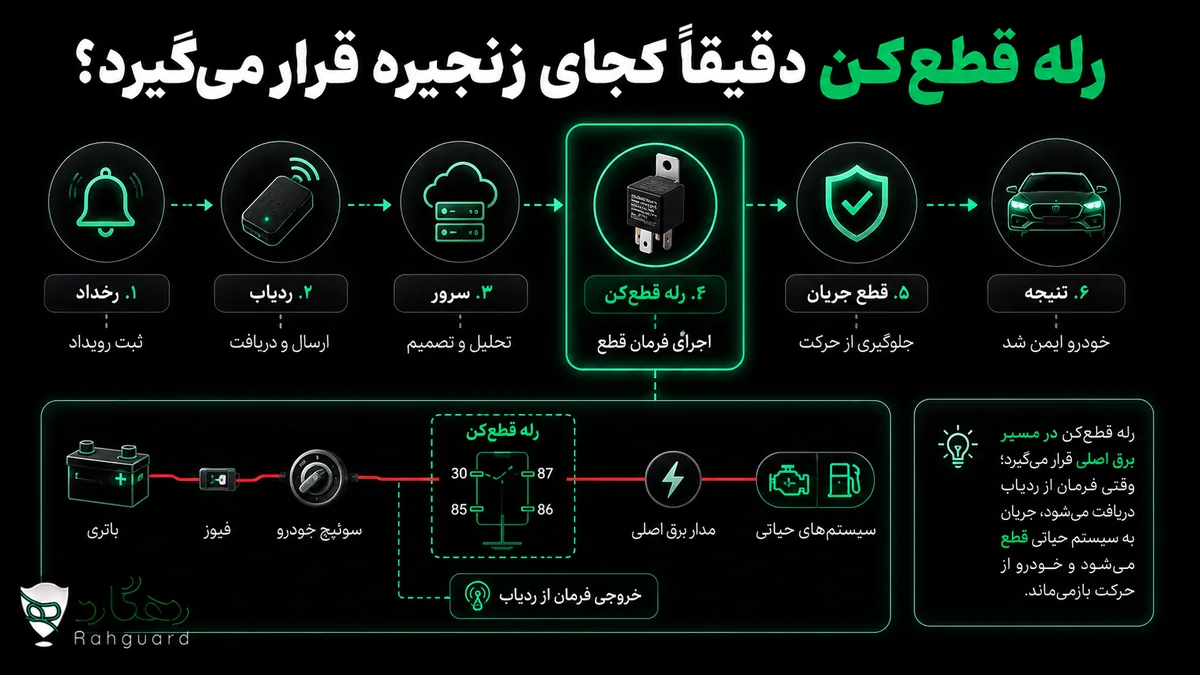

رله قطعکن دقیقاً کجای زنجیره قرار می‌گیرد؟
فرمان از حساب یا اپ به سرور می‌رسد، ردیاب آن را دریافت میکند، خروجی کنترلی تغییر میکند، رله واکنش نشان می‌دهد و مدار انتخاب‌شده خودرو مطابق طراحی قطع یا وصل میشود. هر حلقه میتواند شرط ایمنی یا خطا داشته باشد:
کاربر مجاز ← اپ/سرور ← شبکه ← ردیاب ← خروجی ← رله ← مدار خودرو
بنابراین «خروجی ردیاب فعال شد» با «مدار خودرو درست و ایمن عمل کرد» یکسان نیست. صفحه عیب‌یابی قطعکن ردیاب همین زنجیره را پس از بروز خرابی بررسی میکند؛ این راهنما درباره طراحی و تحویل اولیه است.

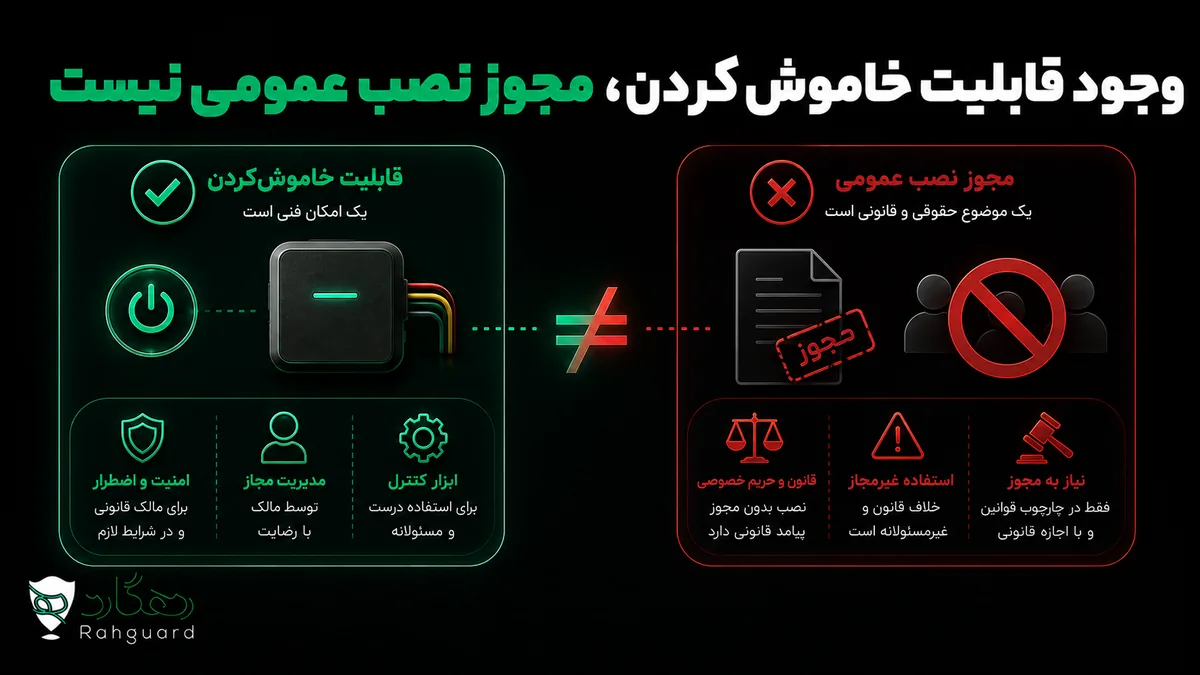

وجود قابلیت خاموشکردن، مجوز نصب عمومی نیست
صفحه فعلی RG‑X3 رهگارد قابلیت خاموشکردن خودرو از راه دور در شرایط سرقت یا اضطراری را اعلام میکند. این توصیف محصول، جای نقشه نصب، شرایط خودرو، منطق ایمنی یا تأیید نصاب را نمی‌گیرد. راهنمای رسمی همان مدل و مستند سرویس همان خودرو باید مبنای اجرای واقعی باشند.
اگر مدل، نسخه سخت‌افزار، نوع خروجی یا مدار هدف روشن نیست، نصب نباید با حدس رنگ سیم یا تجربه یک خودروی دیگر آغاز شود. حتی دو تیپ از یک خودرو ممکن است سیم‌کشی و واحدهای کنترلی متفاوت داشته باشند.
اول سناریوی ایمنی را بنویسید، بعد مدار را انتخاب کنید
پیش از بازکردن خودرو، نصاب و مالک باید پاسخ این پرسش‌ها را ثبت کنند:
- فرمان فقط وقتی خودرو متوقف و موتور خاموش است اجرا میشود یا شرط دیگری دارد؟
- در قطع برق ردیاب یا خرابی رله، خودرو باید در چه وضعیت تعریف‌شده‌ای بماند؟
- لغو فرمان و بازگرداندن خودرو چگونه انجام میشود؟
- اگر شبکه یا سرور در دسترس نبود، بازیابی محلی چیست؟
- چه کسی مجاز به ارسال فرمان است و رویداد کجا ثبت میشود؟
عبارت Fail‑Safe به‌تنهایی پاسخ نیست. رفتار بیبرق رله، سیم‌بندی کنتاکت‌ها و مدار انتخاب‌شده باید با تحلیل خطر همان خودرو تطبیق داده شوند؛ نسخه واحدی برای همه خودروها وجود ندارد.
مدار هدف را از روی نقشه و پیامد خرابی انتخاب کنید
استارت، تغذیه یک عملگر یا مسیرهای دیگری که نصاب ممکن است در نظر بگیرد، پیامد یکسان ندارند. برخی فقط مانع راهاندازی بعدی می‌شوند؛ برخی می‌توانند بر موتور روشن یا واحدهای الکترونیکی اثر بگذارند. انتخاب باید با نقشه سرویس، روش سازنده خودرو و محدودیت ردیاب انجام شود.
این مقاله نام یا رنگ سیم هدف ارائه نمیکند. دستور عمومی برای بریدن سیم پمپ، جرقه یا ECU میتواند روی خودرو دیگر خطرناک یا خسارت‌زا باشد. اگر نقشه معتبر و امکان اندازه‌گیری کنترل‌شده وجود ندارد، نصب متوقف میشود.
خروجی ردیاب را بار قدرت فرض نکنید
خروجی کنترلی ردیاب معمولاً باید طبق دیتاشیت خودش با سیم‌پیچ یا ماژول واسط سازگار شود؛ ظرفیت خروجی، ولتاژ، قطبیت و شیوه حفاظت مدل‌محورند. اتصال مستقیم بار نامشخص میتواند به خروجی دستگاه آسیب بزند یا فرمان ناپایدار بسازد.
ظرفیت کنتاکت رله نیز باید برای بار واقعی و شرایط راهاندازی آن کافی باشد. نوع رله، سوکت، فیوز، حفاظت در برابر ولتاژ برگشتی و سطح مقطع سیم فقط با مشخصات قطعات و مدار تعیین می‌شوند. عدد یا قطعه «همیشه مناسب» وجود ندارد.
پیش از نصب، وضعیت پایه خودرو را ثبت کنید
- خودرو در محل امن، روی حالت پارک/خلاص مناسب و با ترمز پارک قرار گیرد.
- استارت، چراغ‌های هشدار، قفل و تجهیزات برقی پیش از تغییر ثبت شوند.
- مدل و سریال ردیاب، نسخه راهنما و شناسه رله مشخص شوند.
- دسترسی حساب و فرد مجاز ارسال فرمان تعیین شود.
- روش بازگشت به مدار اولیه پیش از برش یا تغییر آماده باشد.
اگر خودرو از قبل خطا یا استارت نامطمئن دارد، نتیجه آزمون رله قابل تفسیر نیست. نخست عیب موجود روشن شود تا خرابی قبلی به نصب جدید نسبت داده نشود.
اتصال باید قابل سرویس و قابل بازگشت باشد
رله و اتصالات در محلی قرار گیرند که از گرما، رطوبت، لبه تیز، حرکت پدال و قطعات متحرک دور باشد. سوکت و سیم‌ها باید ثابت شوند، اما نباید در مدارهای ایمنی یا دسته‌سیم‌های حساس تنش مکانیکی بسازند. محل دقیق امنیتی در گزارش عمومی منتشر نمی‌شود؛ پرونده سرویس میتواند آن را محدود و محرمانه نگه دارد.
نصاب باید مدار اولیه، تغییر انجام‌شده، قطعات و روش بازگشت را ثبت کند. پنهان‌کردن نصب نباید به معنای غیرقابل‌تعمیرکردن آن باشد. صفحه نصب بدون قطع سیم فابریک گزینه‌های کم‌مداخله را جدا بررسی میکند.
راهاندازی را در سه لایه انجام دهید
۱. خودرو با مدار عادی
پیش از فعال‌سازی قطعکن، خودرو باید مانند قبل روشن شود و هیچ چراغ یا رفتار تازه‌ای نداشته باشد. ارتباط ردیاب، زمان آخرین وضعیت و حساب درست نیز کنترل شوند.
۲. فرمان با خودرو ثابت و موتور خاموش
فرمان فقط در سناریوی کنترل‌شده ارسال شود. سامانه باید دریافت یا وضعیت فرمان را ثبت کند و مدار مطابق طراحی مانع راهاندازی بعدی یا نتیجه تعریف‌شده شود. آزمون با موتور روشن انجام نمی‌شود.
۳. لغو فرمان و بازیابی
فرمان لغو شود و خودرو بدون دستکاری اضافی به عملکرد عادی بازگردد. این چرخه چند بار با فاصله و بدون تغییر همزمان تنظیمات تکرار شود تا گیرکردن رله یا ابهام حساب آشکار شود.
هرگز برای اطمینان، موتور در حال حرکت را قطع نکنید
تست در خیابان، پارکینگ در حال حرکت یا روی جک با چرخ گردان قابل قبول نیست. خاموش‌شدن ناگهانی میتواند رفتار فرمان، ترمز، گیربکس و سامانههای ایمنی را تغییر دهد و خودرو را از کنترل خارج کند. حتی اگر اپ چنین دکمه‌ای نشان می‌دهد، آزمایش باید به جلوگیری از راهاندازی بعدی با موتور خاموش محدود شود، مگر رویه رسمی سازنده و محیط تخصصی کنترل‌شده چیز دیگری تعیین کند.
فرمان واقعی در سناریوی سرقت نیز باید تابع سیاست ایمنی، شرایط سامانه و قانون باشد. صفحه خاموشکردن خودرو از راه دور مالک تصمیم عملیاتی است و نباید با آموزش سیم‌کشی مخلوط شود.
برگه پذیرش، مدار را از فرمان تا بازیابی می‌سنجد
| مرحله | نتیجه مورد انتظار | شاهد | وضعیت |
|---|---|---|---|
| حساب و خودرو | شناسه و کاربر مجاز درست | ثبت حساب بدون داده حساس | قبول/رد |
| خودرو عادی | استارت و داشبورد بدون تغییر | وضعیت پیش از فرمان | قبول/رد |
| فعال‌سازی ایمن | ممانعت تعریف‌شده با موتور خاموش | زمان فرمان و نتیجه استارت | قبول/رد |
| لغو فرمان | بازگشت کامل عملکرد | استارت و وضعیت اپ | قبول/رد |
| قطع شبکه فرضی | روش بازیابی مستند | دستورالعمل تحویل‌شده | مستند/نامشخص |
چک‌لیست کامل برق، GPS، شبکه، ACC و تاریخچه در آزمون ردیاب پس از نصب است. قبولی رله جای آزمون بقیه دستگاه را نمی‌گیرد.
نشانه‌هایی که تحویل را متوقف می‌کنند
- خودرو بدون فرمان خاموش میشود یا استارت نمی‌خورد.
- پس از لغو فرمان، عملکرد کامل بازنمی‌گردد.
- رله، سوکت یا سیم داغ میشود یا بوی غیرعادی دارد.
- چراغ هشدار تازه، خطای ECU یا افت عملکرد دیده میشود.
- فرمان روی خودروی اشتباه یا حساب نامشخص ظاهر میشود.
- بازیابی در نبود شبکه یا خرابی ردیاب مستند نیست.
- مدار و قطعات از روی حدس و بدون نقشه انتخاب شده‌اند.
در این شرایط، فیوز بزرگ‌تر، اتصال موقت یا تکرار فرمان راه‌حل نیست. خودرو به حالت امن برگردد و نصاب علت را با مدار و اندازه‌گیری بررسی کند.
دسترسی حساب به اندازه سیم‌کشی مهم است
فرمان قطعکن باید فقط در اختیار مالک یا نقش‌های مجاز باشد. رمز پیش‌فرض تغییر کند، بازیابی حساب کنترل شود و دسترسی نصاب پس از تحویل مطابق توافق محدود شود. هر فرمان باید زمان، کاربر و نتیجه قابل پیگیری داشته باشد.
کد یک‌بارمصرف، رمز، شناسه مخفی دستگاه و محل دقیق رله در پیام عمومی یا برگه قابل اشتراک درج نمی‌شوند. اگر خودرو منتقل یا فروخته شد، هم سخت‌افزار و هم حساب باید تحویل یا پاک‌سازی شوند.
گارانتی و مسئولیت را پیش از برش روشن کنید
تغییر مدار خودرو میتواند در ارزیابی خرابی و گارانتی اهمیت داشته باشد. ضمانت‌نامه خودرو، مجوز مالک، فاکتور قطعات و شرح نصب پیش از کار نگهداری شوند. نصب رله نه خودکار همه گارانتی را باطل میکند و نه خودکار از هر مسئولیتی معاف است؛ رابطه علت و کیفیت نصب اهمیت دارد.
برای خودرو نو، سازمانی یا لیزینگی، تأیید مکتوب و محدودیت‌های مالک اهمیت بیشتری دارد. جزئیات در ردیاب و گارانتی خودرو آمده است.
چه چیزی هنگام تحویل باید باقی بماند؟
- مدل ردیاب و رله و نسخه راهنمای استفاده‌شده
- شرح محرمانه مدار و رفتار در حالت بیبرق
- نتایج فعال‌سازی، لغو و بازیابی
- فهرست کاربران مجاز و روش حذف دسترسی
- شرایطی که فرمان نباید اجرا شود
- شماره تماس پشتیبانی و روش بازگشت اضطراری
تحویل صرفاً نشان‌دادن یک دکمه در اپ نیست. مالک باید بداند در نبود شبکه، تعویض باتری، سرویس خودرو و انتقال مالکیت چه کند.
جمع‌بندی؛ رله خوب باید پیش‌بینی‌پذیر و قابل بازیابی باشد
نصب ایمن رله قطعکن با انتخاب سیم شروع نمی‌شود؛ با تعریف سناریوی ایمنی، رفتار خرابی و روش بازگشت شروع میشود. خروجی ردیاب، ظرفیت رله و مدار خودرو باید از مستندات همان مدل‌ها تطبیق داده شوند و نصب قابل سرویس باقی بماند.
آزمون را با خودرو ثابت و موتور خاموش انجام دهید، لغو فرمان را هم‌سنگ فعال‌سازی بسنجید و هر نشانه گرما، خطا یا خاموشی ناخواسته را مانع تحویل بدانید. اگر نقشه، ظرفیت یا پیامد قطع روشن نیست، کار باید به نصاب آشنا با برق همان خودرو سپرده شود.
