پاسخ کوتاه: ردیاب رلهای معمولاً ردیابی است که یک خروجی کنترلی برای فرماندادن به رله دارد. خود ردیاب موقعیت و ارتباط را مدیریت میکند؛ رله یک کلید الکتریکی جدا یا یکپارچه است که در نصب سازگار میتواند وضعیت مدار مشخصی را تغییر دهد. بنابراین «رلهای بودن» دقت GPS را بیشتر نمی‌کند و برای ردیابی ساده هم ضروری نیست.
دو عبارت نزدیک را از هم جدا کنید. «ردیاب دارای خروجی رله» درباره قابلیت الکتریکی دستگاه است؛ «ردیاب طرح رله» ممکن است فقط به شکل ظاهری و استتار بدنه اشاره کند. برای خرید، نام بازاری کافی نیست: دیتاشیت باید وجود DOUT یا Relay Output، مشخصات الکتریکی و نقشه اتصال را نشان دهد.

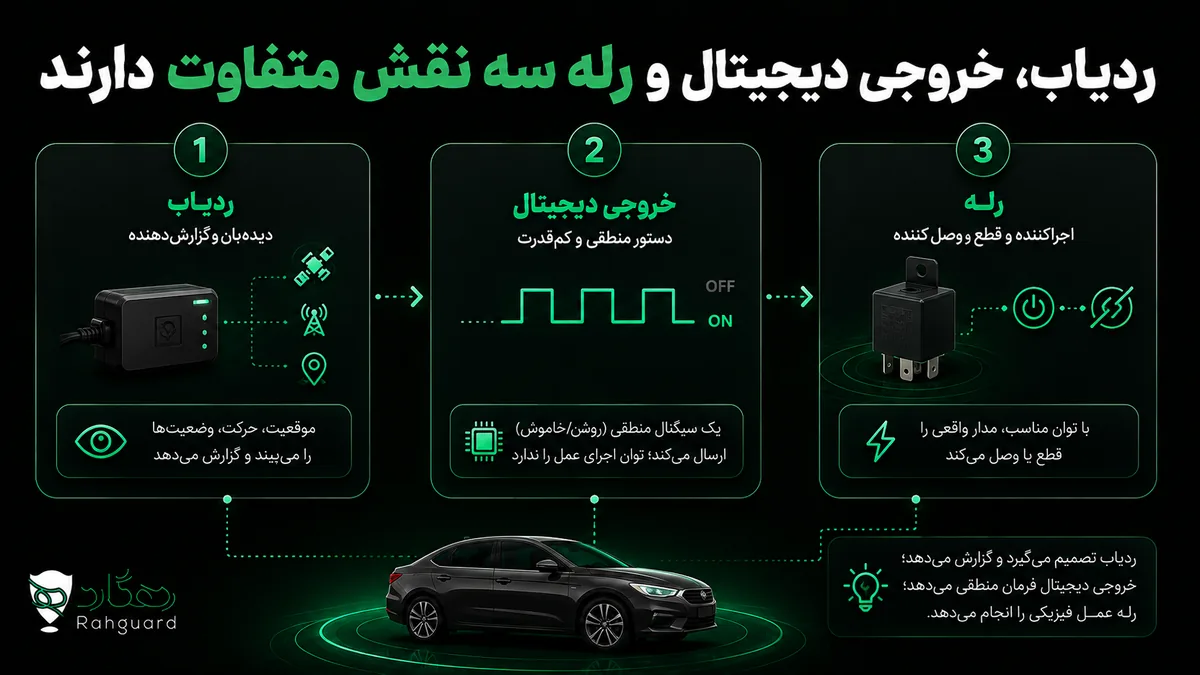

ردیاب، خروجی دیجیتال و رله سه نقش متفاوت دارند
| جزء | وظیفه | پرسش ضروری |
|---|---|---|
| ردیاب | دریافت موقعیت، ثبت رخداد و ارتباط با سرور | مدل دقیق و قابلیت‌های مستند چیست؟ |
| DOUT | تولید فرمان کنترلی کم‌جریان | نوع خروجی، ولتاژ، جریان و منطق فعال‌شدن چیست؟ |
| رله | تغییر وضعیت مدار دیگر از طریق کنتاکت‌ها | بوبین و کنتاکت با مدار و نقشه سازگارند؟ |
| پلتفرم | دریافت درخواست، اعمال مجوز و ثبت نتیجه | چه کسی مجاز است و نتیجه چگونه تأیید میشود؟ |
وجود ورودی دیجیتال یا DIN به معنی وجود خروجی نیست. ورودی وضعیت را می‌خواند، خروجی فرمان میدهد. حتی وجود DOUT نیز به‌تنهایی ثابت نمی‌کند که دستگاه میتواند هر رله یا هر مدار خودرو را کنترل کند.

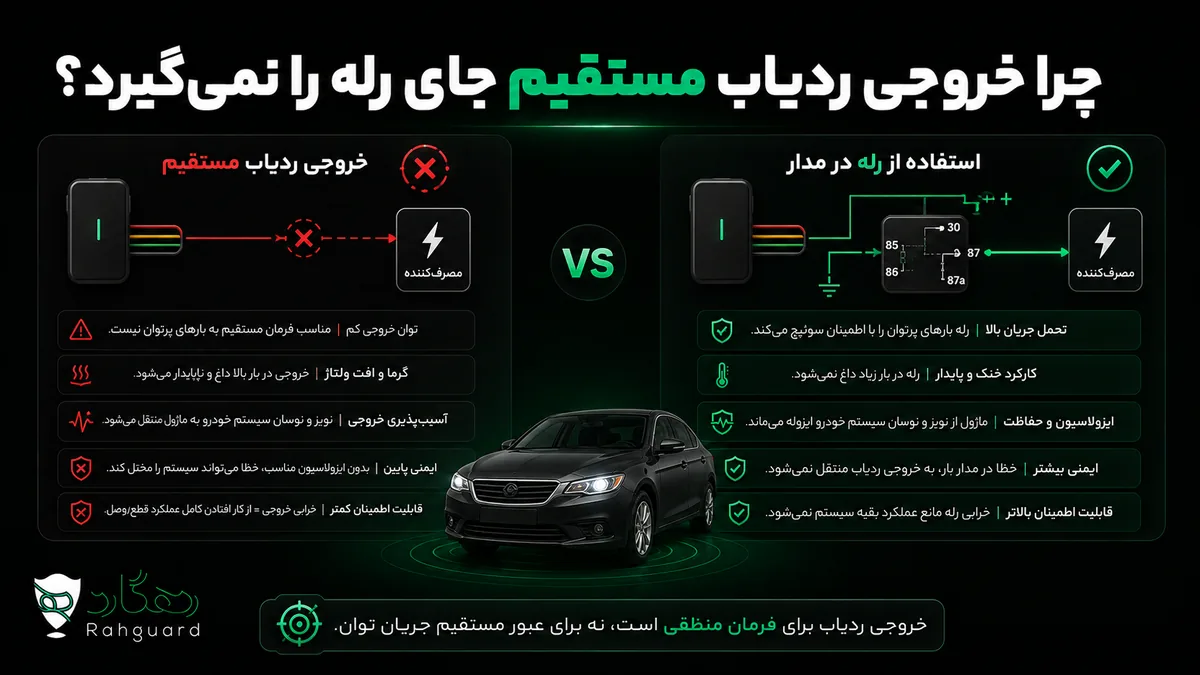

چرا خروجی ردیاب مستقیم جای رله را نمی‌گیرد؟
خروجی الکترونیکی ردیاب معمولاً برای فرمان طراحی شده، نه عبور مستقیم جریان یک مصرف‌کننده یا مدار خودرویی. رله مسیر فرمان و مسیر کنتاکت را از هم جدا میکند. با این حال، عبارت «جدا میکند» تضمین ایزولاسیون کامل یا ایمنی هر نصب نیست؛ نوع رله، حفاظت مدار و طراحی سیم‌کشی تعیین‌کننده‌اند.
برای انتخاب باید چهار مشخصه از مستندات همان دستگاه و رله خوانده شود: ولتاژ بوبین، جریان بوبین، ظرفیت کنتاکت و نوع/منطق DOUT. برخی خروجی‌ها Open Collector یا Active Low هستند و رفتارشان با یک خروجی ولتاژی ساده فرق دارد. اگر این مشخصات موجود نیست، اتصال آزمایشی مناسب نیست.
NC و NO فقط واژه نیستند؛ رفتار خرابی را عوض میکنند
در رله‌های متداول، NO به مسیر «در حالت عادی باز» و NC به مسیر «در حالت عادی بسته» اشاره دارد. پایههای ۸۵ و ۸۶ اغلب به بوبین و پایههای ۳۰، ۸۷ و ۸۷a به کنتاکت‌ها مربوط‌اند، اما نقشه چاپشده روی همان رله و دفترچه دستگاه مرجع نهایی است. شماره پایه را از یک ویدئو یا رله مشابه کپی نکنید.
انتخاب NC یا NO روی رفتار قطع برق، خرابی رله و امکان روشن‌شدن خودرو اثر می‌گذارد. این یک تصمیم ایمنی و نگهداری است، نه فقط انتخاب سیم. نصاب باید سناریوی «از دست رفتن برق ردیاب»، «گیرکردن رله» و «قطع ارتباط سرور» را پیش از تحویل بررسی کند.
خاموشسازی از راه دور باید شرط ایمنی داشته باشد
فرمان قطع یک مدار حیاتی هنگام حرکت میتواند کنترل خودرو را مختل کند. سامانه مسئولانه باید روشن کند فرمان در چه وضعیت‌هایی پذیرفته میشود، سرعت یا حرکت چگونه سنجیده میشود، در نبود موقعیت معتبر چه میکند و چه کسی مجاز به ارسال فرمان است. مقاله خاموش‌کردن خودرو از راه دور این مرز را با جزئیات بیشتری بررسی میکند.
مستند رسمی Secure Vehicle Disabling تل‌تونیکا یک نمونه مدل‌محور است: در آن DOUT و رله با شرط‌های سرعت یا حرکت کنترل می‌شوند و دسترسی به نسخه Firmware و تنظیمات مشخص وابسته است. این مثال ثابت نمی‌کند همه ردیاب‌ها همین منطق را دارند؛ برعکس، نشان میدهد «خروجی رله» و «خاموشسازی ایمن» دو ادعای جدا هستند.
قاعده ایمنی: فرمان کنترلی را روی خودروی در حال حرکت آزمایش نکنید. آزمون باید در محیط کنترلشده، خودرو متوقف و با حضور نصاب انجام شود. اگر سیستم نتواند وضعیت فرمان و بازگشت به حالت عادی را به‌روشنی نشان دهد، قابلیت هنوز آماده استفاده نیست.
ردیاب رلهای برای چه نیازی ارزش دارد؟
- جلوگیری از راه‌اندازی غیرمجاز: فقط وقتی منطق احراز هویت و مدار مناسب مستند باشد.
- ناوگان یا اجاره: وقتی سیاست مجوز، ثبت رویداد و پاسخ عملیاتی وجود دارد.
- کنترل تجهیز جانبی: اگر DOUT و رله برای همان بار الکتریکی طراحی شده باشند.
- لایه امنیتی تکمیلی: نه جایگزین قفل، مدیریت حساب، نصب مخفی یا پاسخ به سرقت.
اگر نیاز فقط مشاهده موقعیت، تاریخچه و هشدار است، رله پیچیدگی اضافه می‌آورد بدون اینکه لزوماً ارزش بیشتری بسازد. هزینه نصب، نقطه خرابی جدید و مسئولیت آزمون باید در تصمیم خرید دیده شوند.
برای RG-X3 فقط دفترچه همان مدل را ملاک بگیرید
صفحه RG-X3 رهگارد قابلیت خاموشسازی از راه دور را برای این محصول اعلام میکند و دفترچه رسمی RG-X3 سیم خروجی رله و نقشه اتصال را مستند کرده است. این دو منبع برای خود RG-X3 قابل استفاده‌اند؛ رنگ سیم، پایه‌بندی یا قابلیت آن نباید به مدل دیگری تعمیم داده شود.
مقاله‌های نصب ردیاب خودرو و راهنمای سیم‌کشی ردیاب برای فهم ترتیب نصب مفیدند، اما انتخاب مدار خودرو همچنان به نقشه برق همان خودرو و اندازه‌گیری نیاز دارد. در خودروهای دارای BCM، CAN، استارت دکمه‌ای، Start/Stop، هیبرید یا برقی، مداخله آزمون‌وخطایی میتواند اختلال جدی بسازد.
ترتیب نصب، عیب‌یابی را قابل کنترل میکند
- مدل، Pinout و نسخه دفترچه ردیاب تأیید شود.
- برق، بدنه و ACC بر اساس نقشه و اندازه‌گیری نصب شوند.
- ردیاب بدون درگیرکردن رله، آنلاین و موقعیت آن بررسی شود.
- نوع DOUT و رله سازگار از روی مشخصات انتخاب شود.
- مدار هدف خودرو توسط نصاب شناسایی و حفاظت لازم تعیین شود.
- رله در خودرو خاموش و بدون حرکت سیم‌کشی شود.
- حالت عادی، فرمان، لغو فرمان و سناریوی قطع برق جداگانه آزموده شوند.
- خطاهای پشت‌آمپر، استارت، شارژ باتری و بازگشت کامل مدار بررسی شوند.
این ترتیب باعث میشود اگر خودرو یا پلتفرم درست کار نکرد، خطای تغذیه، شبکه، تنظیمات و رله با هم مخلوط نشوند. بستن پنل‌ها پیش از آزمون نهایی، عیب‌یابی بعدی را پرهزینه‌تر میکند.
چک‌لیست خرید بدون ادعای تبلیغاتی
| ادعا | مدرک پذیرش |
|---|---|
| «خروجی رله دارد» | دیتاشیت و Pinout با نوع و حد الکتریکی DOUT |
| «خاموشسازی ایمن است» | منطق شرط سرعت/حرکت، خطا و بازگشت در مستند همان مدل |
| «رله همراه محصول است» | فهرست اقلام، مدل رله و مشخصات بوبین/کنتاکت |
| «روی خودروی من نصب میشود» | تأیید نصاب پس از بررسی معماری برق همان تیپ خودرو |
| «از اپ کنترل میشود» | نمایش نقش‌ها، ثبت فرمان، نتیجه اجرا و لغو دسترسی |
خطاهای رایج
- یکی‌دانستن ردیاب طرح رله با ردیاب دارای DOUT.
- نسبت‌دادن دقت بهتر GPS به وجود رله.
- انتخاب سیم خودرو فقط از روی رنگ.
- وصل‌کردن بوبین یا مصرف‌کننده بدون بررسی جریان خروجی.
- کپی نقشه یک مدل ردیاب یا خودرو برای مدل دیگر.
- آزمون قطع مدار روی خودروی متحرک.
- دادن مجوز فرمان به حساب مشترک یا بدون ثبت رویداد.
جمع‌بندی؛ رله مزیت است فقط اگر سناریو کامل باشد
ردیاب رلهای یک GPS «قوی‌تر» نیست؛ ردیابی است که میتواند فرمان کنترلی تولید کند. ارزش این خروجی به زنجیره کامل وابسته است: DOUT مستند، رله سازگار، مدار درست، نصب حرفه‌ای، مجوز حساب، شرط ایمنی و آزمون بازگشت.
برای ردیابی ساده، این پیچیدگی لازم نیست. برای جلوگیری از راه‌اندازی یا کنترل تجهیز، فقط محصولی را انتخاب کنید که مستندات همان مدل و مسیر نصب آن قابل بررسی باشد. یک خروجی بی‌سند یا یک دکمه جذاب در اپ، به‌تنهایی قابلیت ایمن نمی‌سازد.
