ردیاب سوکت فابریک چیست؟ تفاوت OBD، T‑Harness و نصب سیمی

پاسخ کوتاه: ردیاب «سوکت فابریک» نام یک فناوری GPS یا یک مدل واحد نیست؛ اصطلاحی بازاری برای نصب ردیاب با کانکتور یا Harness آماده است تا بریدن و انشعاب‌گرفتن از سیم‌های اصلی کمتر شود. این روش فقط وقتی انتخاب مطمئنی است که ردیاب، Harness، Pinout و برند/مدل/سال دقیق خودرو با هم تأیید شده باشند.

جا رفتن یک سوکت، سازگاری را ثابت نمی‌کند. دو کانکتور ممکن است ظاهر یکسان و ترتیب پایه متفاوت داشته باشند؛ یک کابل هم ممکن است فقط برق بدهد و هیچ داده‌ای از ECU یا شبکه CAN نخواند. پس قبل از خرید باید بدانید دستگاه دقیقاً به کدام درگاه وصل می‌شود، چه داده‌ای می‌گیرد و سازگاری آن با خودروی شما کجا مستند شده است.

سه نصب متفاوت که همه ممکن است «سوکت فابریک» نامیده شوند

در یک T‑Harness، کابل میان کانکتور موجود قرار می‌گیرد و یک شاخه برای دستگاه می‌سازد. مستندات Geotab برای یک کیت ۱۶ پین نشان می‌دهد حتی در یک محصول مشخص، آداپتورهای نصب براساس سازنده خودرو فرق می‌کنند و استفاده از کابل به دستگاه‌های مجاز همان سازنده محدود شده است. این نمونه، دلیل خوبی است که عبارت عمومی «۱۶ پین» را معادل سازگاری جهانی ندانیم.

سوکت یکسان کافی نیست؛ چهار تطابق را مکتوب بگیرید

1. دستگاه: ورودی برق، نوع کانکتور و قابلیت‌های ردیاب باید با کابل تعریف‌شده هماهنگ باشند.
2. Harness: شماره قطعه یا مدل کابل باید روشن باشد؛ عبارت «کابل فابریک» بدون شناسه قابل پیگیری کافی نیست.
3. Pinout و پروتکل: پایه‌های برق، بدنه، Ignition و خطوط داده باید با مستندات همان سیستم تطابق داشته باشند.
4. خودرو: برند، مدل، سال، تیپ و در موارد لازم VIN باید در فهرست سازگاری یا تأیید فنی دیده شوند.

تغییر نسل الکترونیکی خودروها این حساسیت را بیشتر می‌کند. Geotab در اطلاعیه فنی ۲۳ ژانویهٔ ۲۰۲۶ دربارهٔ کیت HRN-GS16K22-A، برای بعضی خودروهای دارای DoIP/Ethernet دستور ویژه‌ای برای مسیر Ethernet در همان T‑Harness اعلام کرده و هشدار داده است که تنظیم نامناسب می‌تواند با ابزار سرویس یا به‌روزرسانی‌های نرم‌افزاری تداخل ایجاد کند. نتیجه برای خریدار ساده است: شکل کانکتور، آخرین مرحله بررسی نیست.

سوکت فابریک چه مزیتی دارد و چه چیزی را تضمین نمی‌کند؟

مزیت‌های قابل دفاع

• کاهش بریدن یا Splice کردن سیم‌های اصلی، در صورت استفاده از Harness درست؛
• نصب سریع‌تر و تکرارپذیرتر برای ناوگان‌های هم‌مدل؛
• بازگشت ساده‌تر خودرو به وضعیت قبل از نصب؛
• کاهش بخشی از خطاهای تشخیص سیم، نه حذف همه خطاهای نصب؛
• امکان آزادماندن پورت دیاگ در بعضی T‑Harnessها، نه همه آن‌ها.

تضمین‌هایی که نباید از نام محصول برداشت شوند

• CAN: سوکت‌داربودن ثابت نمی‌کند ردیاب CAN می‌خواند؛ دستگاه، مبدل، خودرو و پیکربندی باید پشتیبانی کنند.
• GPS: روش اتصال برق دقت GNSS را زیاد نمی‌کند؛ گیرنده، آنتن، محل نصب و محیط تعیین‌کننده‌اند.
• باتری: اتصال Plug & Play مصرف برق را حذف نمی‌کند؛ مصرف Sleep و سلامت باتری همچنان مهم‌اند.
• گارانتی: کاهش سیم‌بری می‌تواند مفید باشد، اما نتیجه گارانتی به خودروساز، نمایندگی، تجهیزات و کیفیت نصب وابسته است.
• رله: خروجی قطع‌کن یا کنترل از راه دور قابلیت جداگانه‌ای است و از وجود Harness نتیجه نمی‌شود.

اگر توقف طولانی خودرو برای شما مهم است، مقاله مصرف ردیاب و خواب باتری جزئیات مصرف هنگام خاموشی را توضیح می‌دهد. برای مقایسه معماری کلی هم ردیاب سیمی یا بی‌سیم را ببینید.

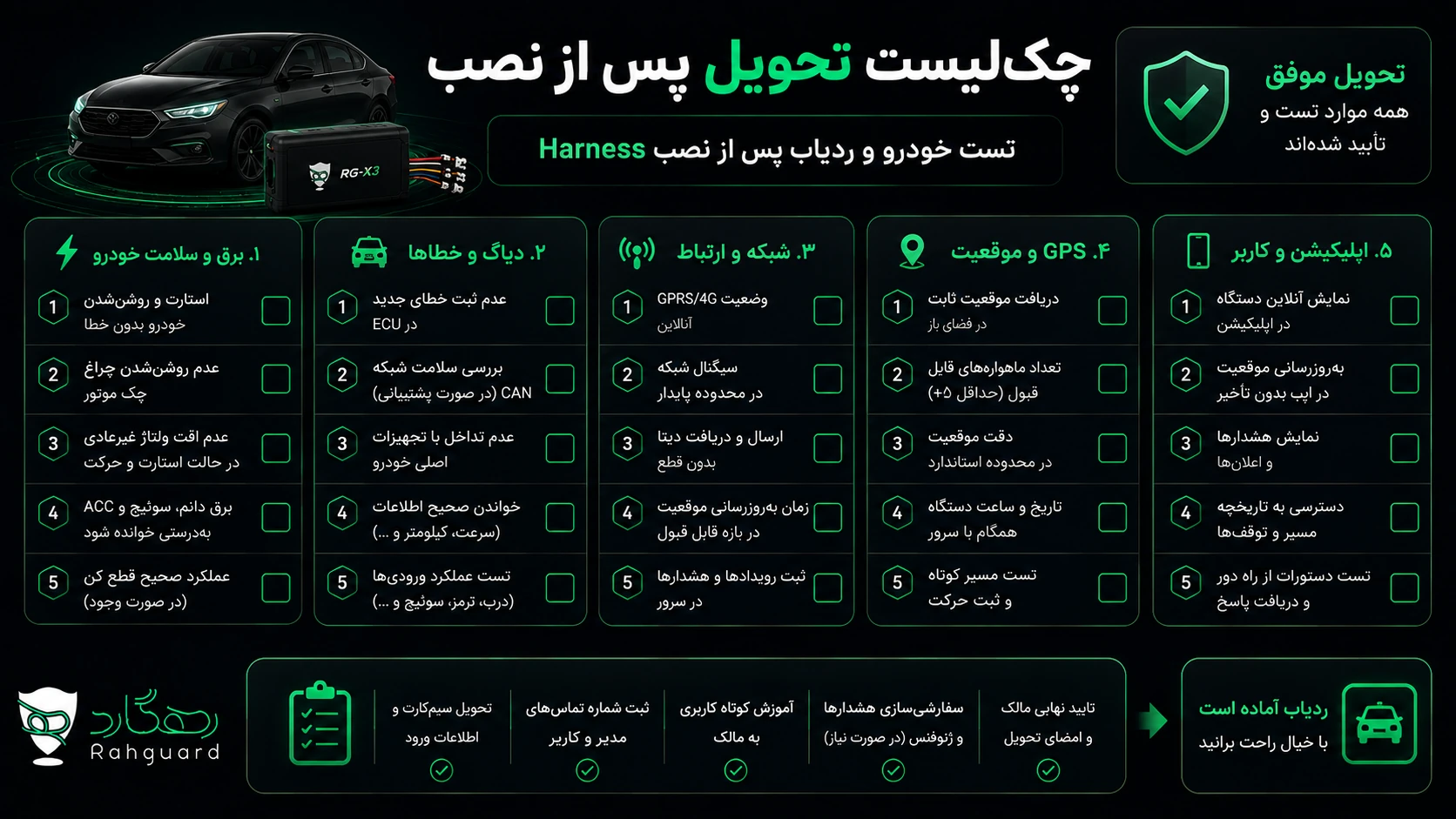

نصب Plug & Play همچنان به آزمون تحویل نیاز دارد

کلمه Plug & Play نباید نصاب را از بررسی فنی معاف کند. دستور رسمی Geotab برای کیت نمونه، نصب حرفه‌ای توسط نصاب مجاز را لازم می‌داند. این الزام را نمی‌توان به همه برندها تعمیم داد، اما نشان می‌دهد حتی یک Harness آماده ممکن است پشت Trim، نزدیک تجهیزات حساس یا در مسیر شبکه خودرو قرار بگیرد.

1. خودرو، دستگاه و شماره Harness قبل از بازکردن پنل تطبیق داده شوند.
2. خودرو خاموش و ایمن باشد و دستور سازنده همان کیت دنبال شود.
3. کانکتورها کامل قفل شوند؛ کابل بدون کشش، له‌شدگی یا تماس با بخش داغ و متحرک مهار شود.
4. اگر پورت دیاگ باید برای سرویس بماند، دسترسی و عملکرد آن پس از نصب آزموده شود.
5. برق، ACC یا تشخیص حرکت، ارتباط شبکه، دریافت موقعیت و زمان آخرین داده جداگانه بررسی شوند.
6. چراغ‌های خطا، ابزار دیاگ و تجهیزات برقی خودرو قبل و بعد مقایسه شوند.
7. پس از یک مسیر کوتاه و توقف، آنلاین‌بودن، ثبت مسیر و بازگشت دستگاه به حالت عادی کنترل شود.

این صفحه عمداً محل پنهان‌سازی یا نقطه اتصال امنیتی منتشر نمی‌کند. برای ترتیب عمومی کار و کنترل‌های ایمنی به راهنمای نصب ردیاب خودرو مراجعه کنید و نقشه اجرایی را فقط از سازنده دستگاه و مدار همان خودرو بگیرید.

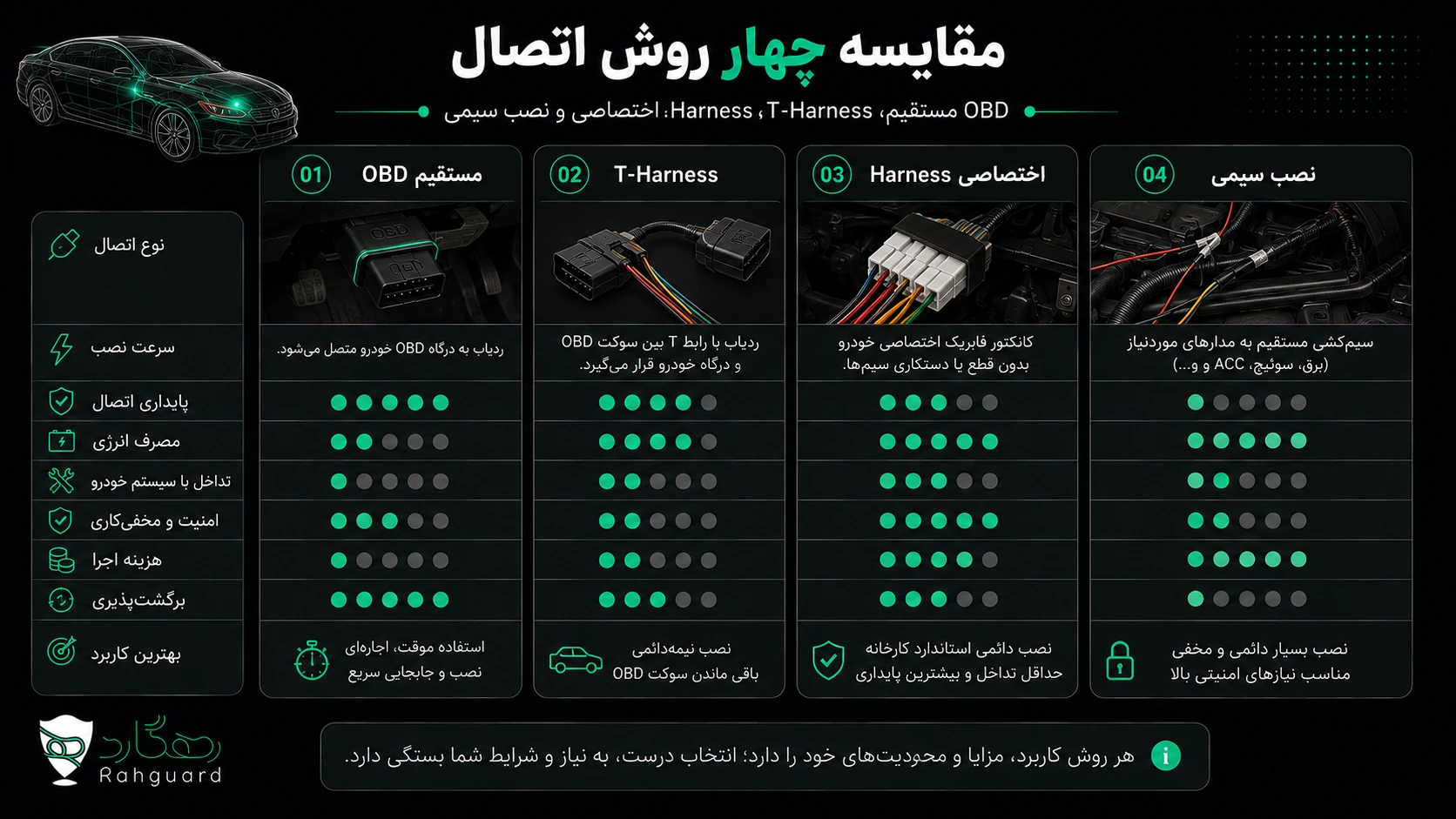

چه زمانی OBD مستقیم، T‑Harness یا نصب سیمی منطقی‌تر است؟

اگر فروشنده می‌گوید «برای همه خودروهاست»، نام دقیق کابل و فهرست خودروهای پشتیبانی‌شده را بخواهید. اگر فقط می‌گوید «سوکت جا می‌رود»، خرید هنوز آماده نیست. سازگاری باید از مسیر مستند یا آزمون مسئولانه نصاب تأیید شود، نه با فشار دادن کانکتور داخل درگاه.

وضعیت RG‑X3 رهگارد؛ آن را سوکت فابریک معرفی نکنید

در بررسی صفحه عمومی RG‑X3 رهگارد در تاریخ ۱۴۰۵/۰۶/۰۸، اشاره‌ای به Harness اختصاصی، OBD یا نسخه سوکت فابریک دیده نشد. مشخصات عمومی این محصول آن را یک ردیاب سیمی معرفی می‌کنند؛ بنابراین تا زمانی که رهگارد برای خودروی مشخص، کابل سازگار و مستندات رسمی منتشر نکرده باشد، نباید RG‑X3 را «ردیاب سوکت فابریک» نامید.

ده سؤال کوتاه پیش از پرداخت

1. مدل دقیق ردیاب و شماره Harness چیست؟
2. برای برند، مدل، سال و تیپ خودروی من کجا تأیید شده است؟
3. کابل به OBD وصل می‌شود یا کانکتور دیگری؟
4. فقط برق می‌دهد یا داده خودرو هم می‌خواند؟
5. اگر CAN می‌خواند، کدام داده‌ها برای همین خودرو پشتیبانی می‌شوند؟
6. پورت دیاگ بعد از نصب قابل استفاده می‌ماند؟
7. ACC چگونه تشخیص داده می‌شود؟
8. مصرف Sleep دستگاه چقدر و با چه شرایطی اندازه‌گیری شده است؟
9. نصب دقیقاً چه پنل‌هایی را باز می‌کند و چه کسی مسئول رفع خطاست؟
10. تحویل با چه تست مکتوبی پایان می‌یابد؟

جمع‌بندی؛ برای چه کسی ارزش خرید دارد؟

ردیاب سوکت فابریک برای کسی ارزش بررسی دارد که Harness معتبر برای خودروی دقیق او وجود دارد و نیازش با قابلیت‌های همان اتصال پوشش داده می‌شود. مزیت اصلی، سیم‌بری کمتر و نصب تکرارپذیرتر است؛ محدودیت اصلی، وابستگی به سازگاری و احتمال برداشت بیش از حد از یک نام بازاری است.

اگر شماره کابل، Pinout یا فهرست خودرو روشن نیست، صبر کنید. اگر به ورودی و خروجی‌های اختصاصی نیاز دارید، نصب سیمی حرفه‌ای ممکن است انتخاب بهتری باشد. اگر OBD مستقیم می‌خواهید، اشغال پورت و امکان جداشدن آسان را هم در تصمیم وارد کنید. پاسخ خوب همیشه از یک جمله شروع می‌شود: سوکت، دستگاه و خودرو دقیقاً کدام‌اند؟
