پاسخ کوتاه: کد IP میزان حفاظت محفظه تجهیزات الکتریکی در برابر دسترسی، ورود اجسام جامد و اثر زیانبار آب را طبقهبندی میکند. در کدی مثل IP67، رقم اول به جامدات و گردوغبار و رقم دوم به آب مربوط است. این کد به‌تنهایی درباره ضربه، گرما، لرزش، مواد شیمیایی، خوردگی یا دوام مادام‌العمر چیزی نمی‌گوید.
برای ردیاب خودرو، خواندن درست IP از خود عدد مهم‌تر است. دستگاهی که داخل کابین و دور از آب نصب می‌شود نیاز متفاوتی با دستگاهی دارد که در فضای بیرونی، زیر خودرو یا نزدیک شست‌وشوی پرفشار قرار می‌گیرد. «ضدآب» بدون کد، مدل و شرایط آزمون، عبارت کافی برای خرید نیست.
IP دقیقاً چه چیزی را طبقهبندی میکند؟
استاندارد IEC 60529 برای طبقهبندی درجه حفاظت محفظه تجهیزات الکتریکی تدوین شده است. دامنه آن سه موضوع را پوشش میدهد: جلوگیری از دسترسی به بخش‌های خطرناک، ورود اجسام جامد و اثر زیانبار ورود آب. نسخه تجمیعی IEC 60529:1989 با اصلاحیه‌های ۱۹۹۹ و ۲۰۱۳ در وب‌سایت رسمی IEC معرفی شده و تاریخ پایداری فعلی آن ۲۰۲۷ درج شده است.
واژه کلیدی «محفظه» است. اگر کابل، سوکت، درپوش سیم‌کارت، واشر یا محل سوراخ‌کاری بخشی از آرایش آزمایش‌شده نباشد، درجه درج‌شده روی بدنه الزاماً عملکرد کل نصب نهایی را تضمین نمیکند.

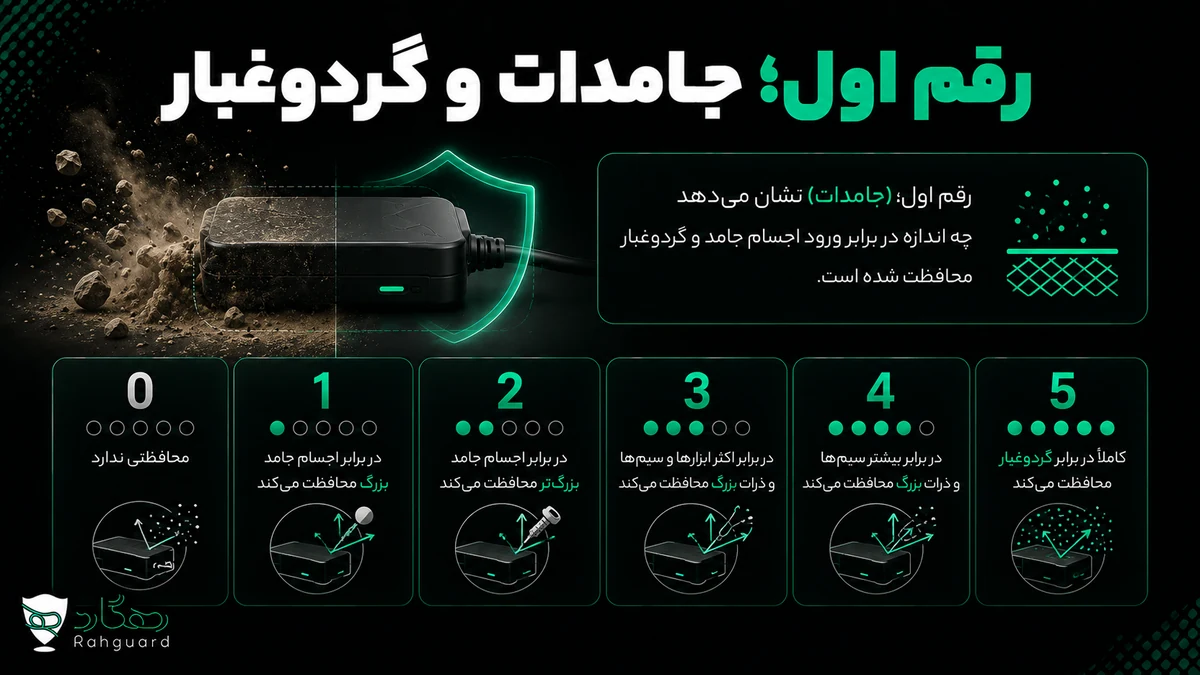

رقم اول؛ جامدات و گردوغبار
| رقم | معنای خلاصه | برداشت نادرست رایج |
|---|---|---|
| ۰ | حفاظت طبقه‌بندی‌شده‌ای اعلام نشده است | به معنی خرابی قطعی نیست؛ فقط سطحی اعلام نشده |
| ۱ تا ۴ | حفاظت مرحله‌ای در برابر تماس و اجسام با اندازه‌های تعریف‌شده | رقم ۴ به معنی ضدگردوغبار کامل نیست |
| ۵ | Dust-protected؛ ورود محدود گردوغبار تحت شرایط آزمون مجاز است، اما نباید عملکرد را مختل کند | با Dust-tight یکی نیست |
| ۶ | Dust-tight؛ در آزمون تعریف‌شده ورود گردوغبار مجاز نیست | درباره آب هیچ نتیجه‌ای نمی‌دهد |
پس IP5X و IP6X یکسان نیستند. حرف X نیز به معنی صفر نیست؛ یعنی برای آن جایگاه رقم مشخصی اعلام یا آزمون نشده است. برای نمونه IPX7 فقط درباره بخش آب اطلاعات میدهد و حفاظت جامدات از آن قابل استنتاج نیست.
رقم دوم؛ آب با آزمون‌های متفاوت
| رقم | نوع مواجهه در آزمون استاندارد | نتیجه‌ای که نباید گرفت |
|---|---|---|
| ۱ | قطرات عمودی آب | حفاظت در برابر پاشش یا شلنگ نیست |
| ۴ | پاشش آب | غوطهوری را پوشش نمی‌دهد |
| ۵ | جت آب با شرایط تعریف‌شده | شست‌وشوی پرفشار دلخواه را تضمین نمیکند |
| ۶ | جت قوی‌تر با شرایط تعریف‌شده | معادل غوطهوری دائمی نیست |
| ۷ | غوطهوری موقت در محدوده آزمون استاندارد | کارکرد دائمی زیر آب یا مقاومت شیمیایی نیست |
| ۸ | غوطهوری پیوسته با شرایط مورد توافق سازنده و کاربر | عمق و مدت را بدون دیتاشیت نمیتوان حدس زد |
| ۹ | جت پرفشار و دمای بالا طبق آزمون مربوط | سایر شرایط خودرویی را خودکار پوشش نمی‌دهد |
بالاتربودن رقم دوم همیشه به معنی پوشش خودکار همه سناریوهای پایین‌تر نیست، چون پاشش، جت و غوطهوری آزمون‌های متفاوتی‌اند. اگر هم جت آب و هم غوطهوری برای نصب مهم است، سند سازنده و در صورت لزوم درجه‌های ترکیبی را بررسی کنید.

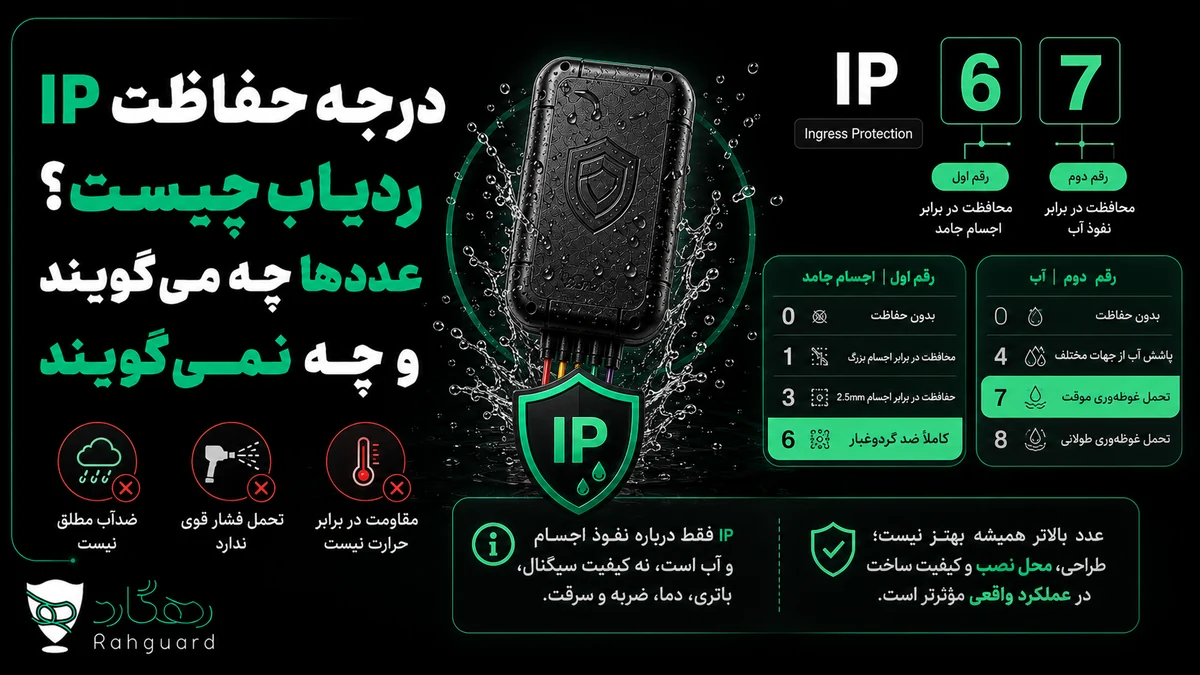

IP65، IP67 و IP68 را چگونه بخوانیم؟
- IP65: رقم ۶ برای گردوغبار و رقم ۵ برای جت آب؛ درباره غوطهوری نتیجه نگیرید.
- IP67: رقم ۶ برای گردوغبار و رقم ۷ برای غوطهوری موقت در شرایط آزمون؛ دوام دائمی زیر آب نیست.
- IP68: رقم ۶ برای گردوغبار و رقم ۸ برای غوطهوری پیوسته با شرایطی که باید در سند سازنده مشخص شود.
این مثال‌ها شرح کدند، نه پیشنهاد خودکار برای هر خودرو. اگر ردیاب داخل داشبورد نصب می‌شود، درجه بسیار بالا شاید اولویت اصلی نباشد؛ اگر بدنه و اتصالات در معرض گل، باران یا شست‌وشو هستند، محفظه و کل نصب باید متناسب انتخاب شوند.
استاندارد IP چه چیزهایی را پوشش نمی‌دهد؟
دامنهٔ منتشرشدهٔ نسخهٔ اقتباسی CAN/CSA C22.2 No. 60529-2016 در فروشگاه ANSI تصریح میکند که موضوعاتی مانند ضربه مکانیکی، خوردگی، حلال خورنده، قارچ و جانوران، تابش خورشید، یخ‌زدگی، میعان و محیط انفجاری خارج از این طبقه‌بندی‌اند و ممکن است استاندارد محصول جدا بخواهند. در خودرو نیز این فاصله مهم است.
- گرمای کابین یا محفظه موتور
- لرزش و ضربه جاده
- روغن، سوخت، شوینده و نمک
- میعان داخل محفظه پس از تغییر دما
- پیری واشر، چسب و پلاستیک
- خمش کابل و شل‌شدن گلند یا سوکت
محصول میتواند IP بالایی داشته باشد اما برای دمای محل نصب یا تماس با ماده شیمیایی مناسب نباشد. این معیارها باید جداگانه در دیتاشیت و دستور نصب بررسی شوند.
آیا میتوان کد IP را در خانه آزمایش کرد؟
پاشیدن آب با شلنگ یا غوطه‌ورکردن ردیاب، آزمون استاندارد نیست و ممکن است دستگاه، سیمکشی یا خودروی شما را آسیب بزند. آزمایش IEC ابزار، فشار، دبی، فاصله، زمان، نمونه و معیار پذیرش تعریف‌شده دارد. نتیجه آزمایش خانگی نه تأیید رسمی است و نه لزوماً قابل تکرار.
برای بررسی ادعای محصول، گزارش آزمون یا سند انطباق همان مدل را بخواهید؛ روی خودروی متصل به برق آزمایش آب انجام ندهید.
مدرک مناسب برای یک ادعای IP چیست؟
| باید روشن باشد | چرا مهم است |
|---|---|
| مدل و نسخه دقیق | گزارش یک محصول شبیه، مدل دیگر را پوشش نمی‌دهد |
| کد کامل IP | «Water-resistant» یا «ضدآب» جای رقم‌ها را نمی‌گیرد |
| استاندارد و نسخه آزمون | دامنه و روش قابل پیگیری می‌شود |
| آرایش کابل، سوکت و درپوش | نصب نهایی ممکن است نقطه ورود تازه بسازد |
| آزمایشگاه، تاریخ و گزارش | ادعا به مدرک قابل انتساب متصل می‌شود |
| شرایط و محدودیت‌ها | عمق، مدت، جهت، نگهداری یا سرویس مشخص می‌شود |
وضعیت RG‑X3 در صفحه عمومی فعلی
صفحه رسمی RG‑X3 در ۳۱ اوت ۲۰۲۶ استاندارد حفاظتی IP41 را برای این مدل درج کرده است. بر اساس ساختار کد، رقم ۴ به حفاظت در برابر اجسام جامد با معیار مربوط و رقم ۱ به قطرات عمودی آب اشاره دارد. IP41 نباید «ضدآب»، مقاوم در برابر شلنگ یا قابل غوطهوری تفسیر شود.
این مقاله صحت آزمایشگاهی ادعا را مستقلاً اندازه‌گیری نکرده و گزارش آزمون محصول نیز در داده عمومی بررسیشده ارزیابی نشده است. برای نصب واقعی، دستور رسمی و نظر نصاب درباره محل دور از آب، گرمای نامناسب و آسیب مکانیکی ملاک است.
انتخاب درجه مناسب از محل نصب شروع می‌شود
- محل نصب و مسیرهای واقعی ورود آب یا گردوغبار را ثبت کنید.
- نوع مواجهه را مشخص کنید: قطره، پاشش، جت، غوطهوری یا میعان.
- دما، لرزش، مواد شیمیایی و نور خورشید را جدا بسنجید.
- درجه کل مجموعه شامل کابل و اتصال را بررسی کنید.
- کد و گزارش دقیق همان مدل را با شرایط نصب تطبیق دهید.
- پس از نصب، دست‌کاری محفظه و آب‌بندی را بدون دستور رسمی انجام ندهید.
برای ناوگان، بازرسی دوره‌ای اهمیت دارد. IP ویژگی نمونه در شرایط آزمون است؛ ضربه، بازشدن درپوش، ترک بدنه یا فرسودگی آب‌بندی میتواند وضعیت واقعی را تغییر دهد.
جمع‌بندی
کد IP را به دو پرسش تبدیل کنید: محفظه در برابر کدام جامدات و در برابر کدام نوع تماس با آب آزموده شده است؟ سپس محدودیت‌های بیرون از IP—گرما، لرزش، خوردگی، میعان و اتصالات—را جدا ببینید. برای ردیاب خودرو، عدد بالاتر همیشه انتخاب بهتر نیست؛ درجه مستند و متناسب با محل نصب، از برچسب مبهم «ضدآب» ارزشمندتر است.
