تست مصرف برق RG-X3؛ Active و Sleep روی ۱۲ و ۲۴ ولت

پاسخ کوتاه: در صفحه رسمی RG-X3 بازه ورودی ۹ تا ۳۶ ولت درج شده، اما عدد عمومی و تاریخ‌داری برای جریان حالت فعال، Idle یا Sleep منتشر نشده است. بنابراین این صفحه نتیجه آزمایش آماده ارائه نمی‌کند؛ روش اندازه‌گیری‌ای می‌دهد که بتوان با آن جریان، ولتاژ واقعی ورودی، وضعیت دستگاه و جهش‌های ارسال را هم‌زمان ثبت کرد.

مصرف ردیاب یک عدد ثابت نیست. دستگاه هنگام موقعیت‌یابی، اتصال شبکه، ارسال داده، دریافت فرمان و ورود یا خروج از Sleep رفتار متفاوتی دارد. یک قرائت چندثانیه‌ای ممکن است فقط سکون بین دو ارسال را ببیند یا برعکس، یک جهش کوتاه را به کل شب تعمیم دهد.

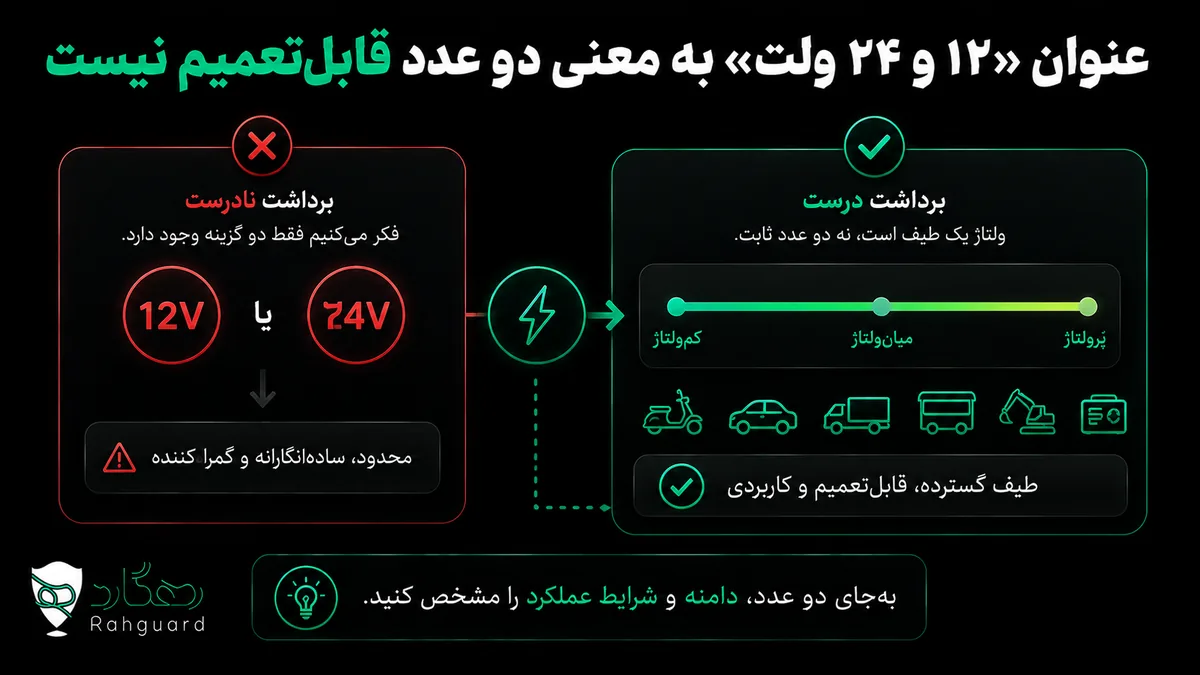

عنوان «۱۲ و ۲۴ ولت» به معنی دو عدد قابل‌تعمیم نیست

صفحه رسمی RG-X3 ولتاژ ورودی ۹ تا ۳۶ ولت را اعلام می‌کند؛ پس استفاده در سامانه‌های اسمی ۱۲ و ۲۴ ولت از نظر بازه اعلام‌شده قابل بررسی است. اما ولتاژ اسمی خودرو همان ولتاژ دقیق پایانه در همه لحظه‌ها نیست و این صفحه درباره رفتار دینام، افت سیم یا حفاظت ورودی ادعای تازه‌ای نمی‌سازد.

برای مقایسه باید در هر اجرا، ولتاژ واقعی کنار جریان ثبت شود. توان ورودی لحظه‌ای از حاصل‌ضرب ولتاژ و جریان به دست می‌آید: P = V × I. مقایسه فقط بر پایه میلی‌آمپر، وقتی ولتاژ دو آزمون متفاوت است، تصویر کامل توان را نمی‌دهد.

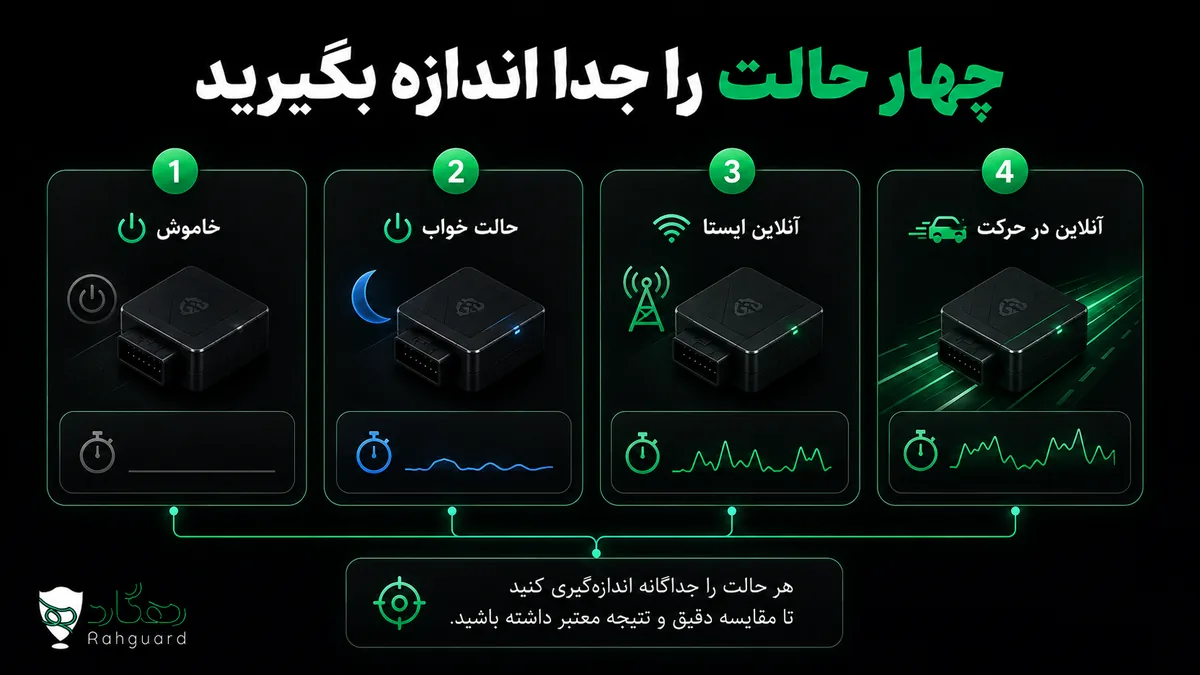

چهار حالت را جدا اندازه بگیرید

اگر وضعیت Sleep فقط از روی پایین‌آمدن یک عدد حدس زده شود، نتیجه شکننده است. زمان توقف، تنظیمات، رویدادهای بیدارباش و نشانه قابل مشاهده دستگاه یا سامانه باید کنار برچسب حالت نوشته شوند. برای توضیح عمومی، راهنمای مصرف برق و Sleep Mode ردیاب را بخوانید؛ این صفحه فقط پروتکل اندازه‌گیری RG-X3 را ارائه می‌کند.

این آزمون برای میز کار متخصص است، نه سیم‌کشی آزمایشی روی خودرو

اندازه‌گیری جریان معمولاً نیازمند قرارگرفتن ابزار در مسیر مدار یا استفاده از حسگر مناسب است. اتصال اشتباه ورودی جریان مولتی‌متر می‌تواند فیوز ابزار را بسوزاند، مدار را اتصال کوتاه کند یا داده نادرست بسازد. راهنمای رسمی Fluke درباره DMM توصیه می‌کند پیش از اتصال سری برای اندازه‌گیری جریان، برق قطع، ورودی فیوزدار بررسی و رنج مناسب انتخاب شود.

پس کاربر عادی نباید برای این مقاله سیم خودرو را ببرد، فیوز را دور بزند یا پراب را موازی منبع قرار دهد. اجرای درست به نصاب یا تکنسین آشنا با برق خودرو، منبع تغذیه محدودشونده، ابزار سالم و مسیر بازگشت ایمن نیاز دارد. در خودروهای ۲۴ ولت یا سامانه‌های حساس، نقشه و محدودیت سازنده خودرو نیز باید رعایت شود.

ابزار باید جهش و Sleep را با هم ببیند

راهنمای Keysight برای اندازه‌گیری بار کم‌مصرف توضیح می‌دهد که نویز، افت ناشی از ابزار و از‌دست‌رفتن گذراهای کوتاه می‌توانند نتیجه را منحرف کنند؛ ثبت داده و نرخ نمونه‌برداری مناسب برای دیدن جریان پایه و Burstهای فعال لازم است. یک مولتی‌متر کند ممکن است قله ارسال را میانگین بگیرد یا اصلاً نبیند.

راهنمای NI برای آزمون توان در حالت‌های مختلف نیز ثبت Sleep، Idle و Active و نگهداری داده زمانی را جزو نیازهای اعتبارسنجی می‌داند. این منابع نتیجه RG-X3 را گزارش نمی‌کنند؛ فقط محدودیت روش و ابزار را روشن می‌کنند.

پروتکل پیشنهادی؛ هر بار فقط یک متغیر را عوض کنید

1. مدل، نمونه دستگاه، نسخه قابل مشاهده، سیم‌کارت و تنظیمات ارسال را ثبت کنید.
2. منبع تغذیه و ابزار اندازه‌گیری را با رنج و حفاظت مناسب آماده کنید؛ اتصال را در حالت بی‌برق انجام دهید.
3. ولتاژ واقعی پایانه دستگاه را جدا ثبت کنید، نه فقط عدد روی منبع یا عنوان ۱۲/۲۴ ولت.
4. راه‌اندازی را از لحظه وصل برق تا پایدارشدن رفتار ثبت کنید.
5. یک سناریوی فعال مشخص، مانند ارسال دوره‌ای در شرایط شبکه ثبت‌شده، اجرا کنید.
6. خودرو/دستگاه را بدون تغییر تنظیمات تا حالت توقف و سپس Sleep دنبال کنید.
7. یک رویداد بیدارباش کنترل‌شده ایجاد و زمان، قله و بازگشت به حالت پایه را ثبت کنید.
8. آزمون را با همان شرایط تکرار کنید؛ سپس فقط ولتاژ یا یک متغیر دیگر را تغییر دهید.

شرط پایان، مدت هر حالت، نرخ نمونه‌برداری و تعداد تکرار باید پیش از مشاهده نتیجه نوشته شوند. اگر وسط آزمون فاصله ارسال، شبکه یا تنظیم هشدار عوض شود، اجرا باید برچسب متفاوت بگیرد و با اجرای قبلی مخلوط نشود.

داده خام و خلاصه را هر دو نگه دارید

برای هر بازه می‌توان کمینه، بیشینه، میانگین و مدت را گزارش کرد، اما نمودار یا فایل زمان‌دار حذف نشود. میانگین بدون مدت و بدون قله‌ها برای طراحی فیوز، بررسی پایداری یا تخمین انرژی کافی نیست. اگر ابزار توان را مستقیم ثبت نمی‌کند، روش تبدیل ولتاژ و جریان باید شفاف باشد.

نتیجه میز کار را مستقیماً به خواب باتری خودرو تبدیل نکنید

مصرف خود ردیاب فقط یکی از بارهای خاموش خودرو است. باتری فرسوده، دمای محیط، مدت توقف، تجهیزات جانبی، شارژ ناقص و بیدارماندن شبکه خودرو می‌توانند روی خوابیدن باتری اثر بگذارند. برای تشخیص واقعی خودرو، راهنمای خالی‌شدن باتری بر اثر ردیاب باید با اندازه‌گیری مصرف خاموش کل خودرو دنبال شود.

در خودروی کم‌استفاده نیز سؤال فقط «مصرف Sleep ردیاب چقدر است؟» نیست؛ باید دید دستگاه واقعاً وارد Sleep می‌شود و سهم آن در کنار سایر بارها چقدر است. صفحه ردیاب برای ماشین کم‌استفاده این تصمیم را جدا بررسی می‌کند. آزمون دوام باتری پشتیبان RG-X3 هم موضوع دیگری است و از قطع تغذیه اصلی شروع می‌شود.

خطاهایی که یک گزارش را بی‌اعتبار می‌کنند

• گزارش یک عدد بدون نمودار زمانی و وضعیت دستگاه؛
• نامیدن پایین‌ترین قرائت به‌عنوان Sleep بدون معیار ورود به حالت؛
• مقایسه جریان ۱۲ و ۲۴ ولت بدون ثبت توان و ولتاژ واقعی؛
• نادیده‌گرفتن Burden Voltage، رنج، فیوز و نرخ نمونه‌برداری ابزار؛
• تغییر هم‌زمان شبکه، فاصله ارسال و منبع تغذیه؛
• تعمیم یک دستگاه و یک دما به همه RG-X3ها؛
• درج عدد عمومی پیش از انجام آزمون مستند.

جمع‌بندی؛ عدد خوب بدون حالت و زمان معنا ندارد

تا زمان انتشار گزارش رسمی یا انجام آزمون واقعی، مصرف فعال و Sleep RG-X3 در این نسخه «اندازه‌گیری‌نشده» باقی می‌ماند. صفحه محصول فقط بازه ورودی ۹ تا ۳۶ ولت را تأیید می‌کند. پاسخ معتبر باید ولتاژ واقعی، جریان زمان‌دار، حالت دستگاه، شبکه، فاصله ارسال و مشخصات ابزار را کنار هم بگذارد.

این مقاله روش تولید آن پاسخ است، نه جایگزین داده خام. هر عددی که بعداً افزوده شود باید به شناسه اجرا، تاریخ، دستگاه، نمودار و محدودیت تعمیم متصل باشد؛ وگرنه دقت ظاهری آن از یک حدس بیشتر نیست.
