پاسخ کوتاه: چراغ‌های GPS، GSM، Status یا Power یک زبان مشترک و جهانی ندارند. رنگ ثابت، خاموشی یا سرعت چشمک‌زدن فقط با راهنمای مدل و نسخه سخت‌افزاری همان ردیاب معنا پیدا می‌کند. چراغ GPS یا GNSS معمولاً به وضعیت دریافت ماهواره مربوط است؛ چراغ GSM یا شبکه معمولاً جست‌وجوی شبکه، ثبت در شبکه یا تبادل داده را نشان میدهد؛ اما این‌ها قاعده قطعی برای همه دستگاه‌ها نیستند.
برای نمونه، در راهنمای رسمی Teltonika FMB230 روشن‌ماندن دائم چراغ Navigation یعنی سیگنال GNSS دریافت نشده و چشمک‌زدن هر ثانیه نشانه کار عادی GNSS است. در مدل FMP100 همین سازنده، وضعیت دریافت یا عدم دریافت GNSS با پالس‌های دوره‌ای قرمز و سبز نمایش داده میشود. همین تفاوت کافی است تا بدانیم «سبز یعنی GPS وصل است» یا «چراغ ثابت یعنی سالم است» را نباید بدون نام مدل به همه ردیابها تعمیم داد.

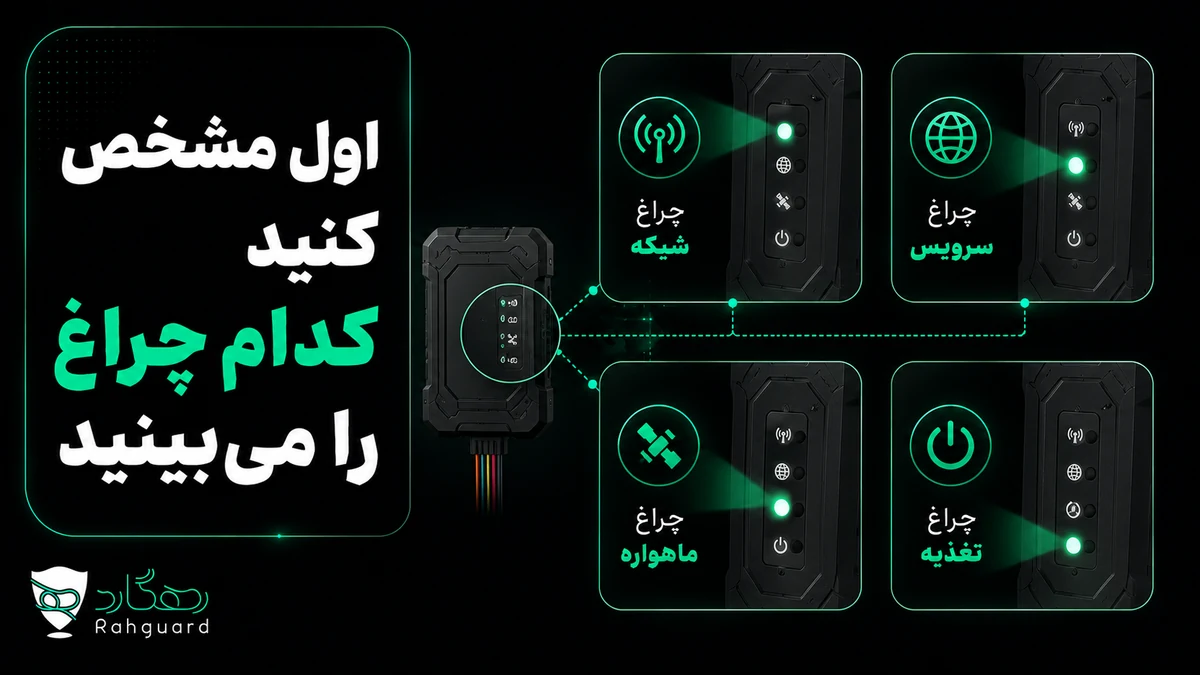

اول مشخص کنید کدام چراغ را می‌بینید
روی بدنه یا کنار LED ممکن است یکی از برچسب‌های GPS، GNSS، GSM، GPRS، NET، Status، Power، PWR یا باتری نوشته شده باشد. GPS/GNSS به دریافت سیگنال ماهواره‌ای مربوط است؛ GSM/NET به ثبت مودم در شبکه موبایل مربوط میشود؛ GPRS یا Data ممکن است ارتباط داده با سرور را نشان دهد؛ و Power فقط درباره تغذیه یا حالت روشن‌بودن دستگاه اطلاعات بدهد. برخی مدلها یک LED چندرنگ دارند و چند وضعیت را با همان چراغ نمایش می‌دهند.
| برچسب رایج | لایه‌ای که احتمالاً نمایش میدهد | چیزی که بهتنهایی ثابت نمیکند |
|---|---|---|
| GPS / GNSS / Navigation | جست‌وجو یا دریافت موقعیت ماهواره‌ای | رسیدن داده به سرور یا اپ |
| GSM / NET | شبکه موبایل یا فعالیت مودم | بازبودن اینترنت سیم‌کارت و صحت APN |
| GPRS / Data | ارتباط داده در بعضی مدلها | درست‌بودن آدرس سرور یا ثبت دستگاه |
| Power / PWR | برق، باتری یا حالت خواب | سلامت GPS و شبکه |
| Status | حالت کاری تعریف‌شده سازنده | معنای ثابت بین برندها و مدلها |
برچسب را از روی بدنه بخوانید، نه از رنگ. اگر نوشته پوشیده یا دستگاه داخل داشبورد نصب شده است، از نصاب یا فاکتور، مدل دقیق را بگیرید. بازکردن پوشش، دست‌زدن به سیم‌کشی یا بیرون‌کشیدن دستگاه فقط برای دیدن LED می‌تواند نصب ایمن را مختل کند و توصیه نمی‌شود.

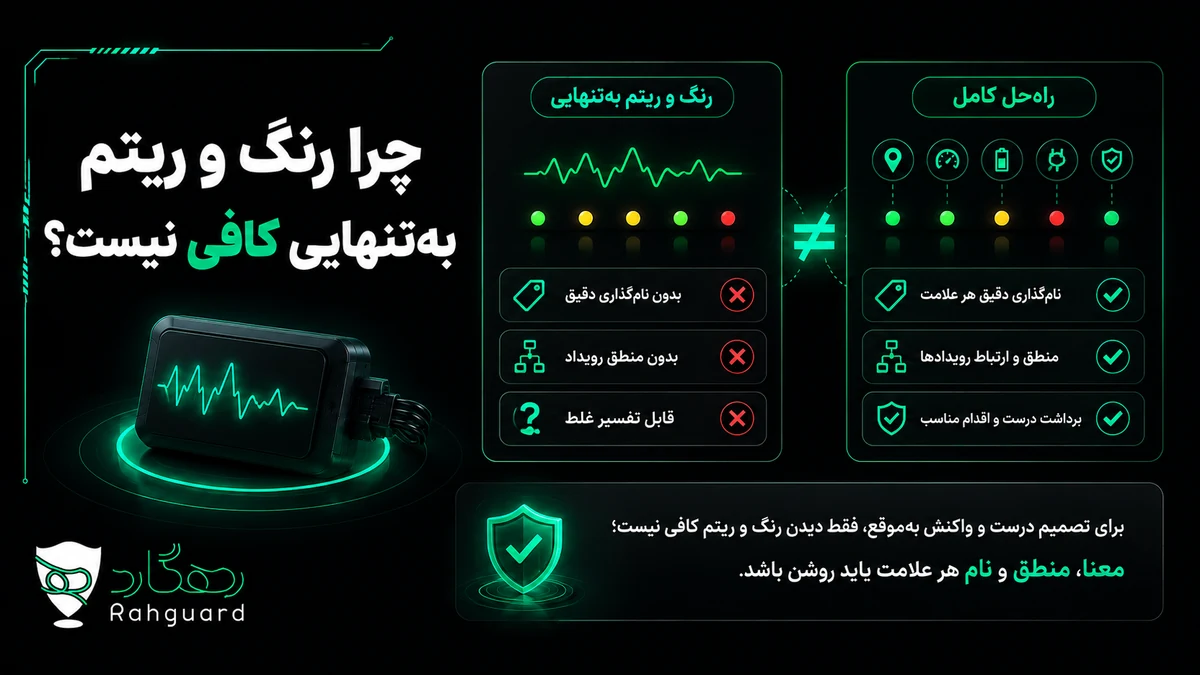

چرا رنگ و ریتم بهتنهایی کافی نیست؟
سازنده ممکن است یک چراغ را برای چند وضعیت به کار ببرد: روشن دائم، یک چشمک در ثانیه، دو چشمک کوتاه، پالس هر چند دقیقه یا خاموشی پس از زمان مشخص. حتی در یک خانواده محصول، Firmware یا Hardware Revision می‌تواند منطق نمایش را تغییر دهد. در برخی دستگاه‌ها LEDها پس از راه‌اندازی برای کاهش جلب توجه یا مصرف خاموش می‌شوند؛ بنابراین خاموش‌بودن چراغ الزاماً به معنای خاموش‌بودن ردیاب نیست.
دو مثال رسمی Teltonika این تفاوت را روشن می‌کند. FMB230 برای Navigation و Status دو جدول جدا دارد: چشمک سریع و پیوسته Navigation هنگام فلش‌شدن Firmware دیده میشود، درحالی‌که چشمک سریع کوتاه Status به فعالیت مودم مربوط است. FMP100 الگوی دیگری دارد و نبود GSM را هر ۳۰۰ ثانیه با سه پالس قرمز همراه با صدا اعلام می‌کند. این مثال‌ها برای شناخت اصل مدل‌محوری‌اند، نه برای تفسیر چراغ ردیاب رهگارد یا هر مدل ناشناس.
قانون عملی: اگر مدل دقیق و جدول LED همان مدل را ندارید، فقط «الگو» را ثبت کنید؛ معنی آن را حدس نزنید.
الگوی چراغ را چگونه دقیق ثبت کنیم؟
- مدل کامل، نسخه سخت‌افزاری در صورت دسترسی و زمان مشاهده را یادداشت کنید.
- نام یا محل چراغ را مشخص کنید: GPS، NET، PWR یا چراغ سمت راست/چپ.
- رنگ، روشن ثابت یا چشمک‌زن‌بودن و تعداد پالسها را در یک بازه ۳۰ تا ۶۰ ثانیه ثبت کنید.
- اگر پالسها دوره‌ای‌اند، فاصله تقریبی بین دو الگو را اندازه بگیرید.
- شرایط خودرو را بنویسید: روشن یا خاموش، داخل پارکینگ یا فضای باز، در حرکت یا متوقف.
- زمان آخرین ارتباط و آخرین موقعیت در اپ را جداگانه ثبت کنید.
عبارت «چراغ آبی تند میزند» برای پشتیبانی مبهم است. گزارش بهتر این است: «مدل X، چراغ کنار برچسب NET، هر ثانیه دو پالس کوتاه، خودرو روشن، ساعت ۱۴:۲۰، آخرین ارتباط اپ ۱۴:۰۳». ویدئوی کوتاه می‌تواند ریتم را بهتر نشان دهد، اما شناسه، پلاک، مسیر و صفحه حاوی اطلاعات حساب را در کانال عمومی منتشر نکنید.
GPS Fix، شبکه و آنلاین‌بودن سه چیز متفاوت‌اند
ردیاب برای نمایش موقعیت تازه باید چند مرحله را پشت سر بگذارد: گیرنده GNSS موقعیت را محاسبه کند، مودم به شبکه موبایل متصل شود، مسیر داده برقرار باشد، پیام به سرور درست برسد و اپ آن را نمایش دهد. چراغ GPS فقط یکی از این لایه‌ها را توصیف می‌کند. ممکن است دستگاه Fix معتبر داشته باشد اما به‌دلیل اینترنت سیم‌کارت یا تنظیم سرور آفلاین باشد. برعکس، دستگاه می‌تواند آنلاین باشد و پیام وضعیت بفرستد اما داخل پارکینگ هنوز موقعیت تازه نداشته باشد.
راهنمای رسمی عیب‌یابی Traccar نیز نبود GPS Fix را از نرسیدن پیام به سرور جدا می‌کند و یادآور میشود دریافت نخستین Fix در فضای نامناسب ممکن است زمان ببرد. پس دیدن چراغ GPS بدون بررسی زمان موقعیت در اپ، و دیدن چراغ GSM بدون بررسی آخرین ارتباط، تشخیص کامل نیست.
| مشاهده | برداشت اولیه | بررسی بعدی |
|---|---|---|
| موقعیت تازه است، اما الگوی LED نامعلوم | زنجیره اصلی در همان لحظه کار کرده است | راهنمای مدل را برای معنی چراغ ببینید؛ تنظیمی را تغییر ندهید |
| آخرین ارتباط تازه، موقعیت قدیمی | ممکن است شبکه برقرار و GNSS بدون Fix باشد | آزمون امن در فضای باز و مقایسه زمان‌ها |
| موقعیت و ارتباط هر دو قدیمی | برق، شبکه، پیکربندی یا سرور باید تفکیک شوند | راهنمای آفلاینشدن و پشتیبانی |
| چراغ‌ها خاموش، اپ تازه | ممکن است LED طبق طراحی خاموش شده باشد | مستند همان مدل؛ خاموشی را خرابی قطعی ندانید |
| الگوی غیرعادی همراه با داغی یا بوی سوختگی | ریسک سخت‌افزاری یا نصب | آزمون را متوقف و به نصاب مجاز ارجاع دهید |
آزمون مرحلهای و بی‌خطر
۱. وضعیت اپ را پیش از هر تغییر ذخیره کنید
از زمان آخرین ارتباط، زمان آخرین موقعیت، سطح باتری در صورت نمایش و پیام خطا یادداشت بردارید. هدف ثبت خط مبناست، نه انتشار اسکرین‌شات حاوی اطلاعات مکانی. اگر دستگاه در ناوگان است، خودرو و بازه زمانی را دقیق ثبت کنید.
۲. شرایط محیطی را اصلاح کنید
برای بررسی GNSS، خودرو را در فضای باز با دید مناسب آسمان قرار دهید. کنار ساختمان بلند، زیر سقف فلزی و پارکینگ مکان مناسبی برای نتیجهگیری درباره خرابی گیرنده نیست. زمان مشاهده را ثبت کنید و از خاموش‌روشن‌کردن پی‌درپی دستگاه خودداری کنید.
۳. برق را بدون بازکردن سیم‌کشی بررسی کنید
اگر اپ هیچ ارتباط تازه‌ای ندارد و هیچ LEDی دیده نمی‌شود، وضعیت عمومی برق خودرو و علائم ظاهری را بررسی کنید؛ اما فیوز، رله یا سیم نصب مخفی را بدون نقشه و صلاحیت دست‌کاری نکنید. قطع و وصل تصادفی برق ممکن است مشکل را پنهان یا دستگاه را وارد چرخه راه‌اندازی کند.
۴. شبکه را از GPS جدا کنید
پوشش موبایل تلفن همراه در همان نقطه فقط یک قرینه است؛ اپراتور، باند، آنتن و سیم‌کارت ردیاب ممکن است متفاوت باشد. اعتبار یا بسته اینترنت، فعال‌بودن سیم‌کارت، PIN و APN باید از مسیر رسمی یا پشتیبانی همان دستگاه بررسی شوند. رمز، کد یک‌بارمصرف و شماره کامل سیم‌کارت را در پیام عمومی نفرستید.
۵. فقط یک متغیر را تغییر دهید
اگر هم‌زمان محل خودرو، سیم‌کارت، APN، سرور و برق را عوض کنید، علت نتیجه معلوم نمی‌شود. ابتدا آزمون فضای باز؛ سپس بررسی شبکه؛ بعد پیکربندی توسط پشتیبانی. Reset کارخانه یا Firmware آخرین اقدام تشخیصی عمومی نیست و ممکن است تنظیمات ضروری را پاک کند.
معنی‌های رایج که نباید قطعی فرض شوند
- چراغ ثابت: در یک مدل می‌تواند نبود GNSS باشد و در مدل دیگر روشن‌بودن عادی.
- چشمک سریع: ممکن است فعالیت مودم، جست‌وجوی شبکه، خطا یا فلش Firmware باشد.
- خاموش: ممکن است برق قطع باشد، دستگاه خوابیده باشد، LED نرم‌افزاری خاموش شده باشد یا چراغ فقط دوره‌ای روشن شود.
- سبز: در بعضی مدلها GNSS معتبر و در مدل دیگر وضعیت عمومی یا حالت کاری است.
- قرمز: همیشه خطا نیست؛ ممکن است فقط اعلان دوره‌ای یا نشانگر تغذیه باشد.
به همین دلیل این مقاله جدول «رنگ = معنی» برای همه ردیابها نمی‌سازد. جدول درست باید مدل، Hardware Revision، نام LED، ریتم دقیق و منبع رسمی داشته باشد. برای محصولات رهگارد نیز اگر جدول عمومی مدلمحور در صفحه محصول یا دانلود موجود نیست، معنی دقیق باید با اعلام مدل از پشتیبانی استعلام شود.
چه زمانی موضوع از LED فراتر می‌رود؟
اگر چراغ شبکه طبق راهنمای مدل عادی است اما اپ مدت زیادی داده تازه ندارد، مسیر بعدی بررسی اینترنت سیم‌کارت، APN، آدرس سرور و ثبت دستگاه است؛ این مرز متعلق به راهنمای آفلاینشدن ردیاب خودرو است. اگر ارتباط تازه است اما موقعیت جابه‌جا یا قدیمی می‌ماند، موضوع به شرایط GNSS، زمان Fix، نقشه یا پردازش موقعیت مربوط میشود و باید جدا بررسی شود.
چراغ LED ابزار تشخیص اولیه است، نه نتیجه نهایی. یک LED نمی‌تواند کیفیت نصب، سلامت همه آنتن‌ها، اعتبار سیم‌کارت، صحت سرور و نمایش درست اپ را هم‌زمان تأیید کند. اگر مشکل تکرارشونده است، زمان‌های ارتباط و موقعیت، شرایط محیطی و الگوی چراغ را کنار هم به پشتیبانی بدهید.
چه زمانی آزمون را متوقف کنیم؟
داغ‌شدن غیرعادی، بوی سوختگی، افت برق خودرو، عملکرد نامطمئن رله قطع‌کن، سیم آسیب‌دیده یا چراغی که هم‌زمان با اختلال برقی خودرو تغییر می‌کند، دلیل توقف بررسی کاربر است. همچنین اگر دسترسی به دستگاه نیازمند بازکردن قطعات ایمنی، پنل‌های حساس یا سیم‌کشی نصب مخفی است، کار را به نصاب مجاز بسپارید.
برای پشتیبانی این اطلاعات کافی و مفید است: مدل، زمان رخداد، نام LED، رنگ و ریتم، شرایط خودرو، آخرین ارتباط و آخرین موقعیت، نسخه اپ و اقدام‌هایی که انجام شده‌اند. رمز عبور، OTP، اطلاعات کامل مسیر یا داده غیرضروری مشتری را ارسال نکنید.
چک‌لیست ۶۰ ثانیه‌ای
- مدل دقیق را از فاکتور، بدنه یا نصاب پیدا کرده‌ام.
- نام LED و ریتم آن را به‌جای حدس رنگ ثبت کرده‌ام.
- زمان آخرین ارتباط را از زمان آخرین موقعیت جدا دیده‌ام.
- برای GPS، یک آزمون امن در فضای باز انجام داده‌ام.
- هیچ Reset، فرمان ناشناس یا تغییر هم‌زمان چند تنظیم انجام نداده‌ام.
- برای تفسیر نهایی، راهنمای همان مدل یا پشتیبانی رسمی را دارم.
جمع‌بندی
چراغ‌های GPS و GSM سرنخ می‌دهند، اما فرهنگ لغت جهانی ندارند. ترتیب درست این است: مدل را مشخص کنید، نام و ریتم LED را ثبت کنید، الگو را با مستند همان مدل تطبیق دهید و نتیجه را با زمان ارتباط و موقعیت در اپ بسنجید. مثال‌های رسمی FMB230 و FMP100 نشان می‌دهند حتی دو محصول یک سازنده می‌توانند زبان LED متفاوتی داشته باشند. اگر مدل یا جدول رسمی در دسترس نیست، معنی چراغ را حدس نزنید؛ مشاهده دقیق را برای پشتیبانی بفرستید.
